Швеллеры: виды, размеры и применение

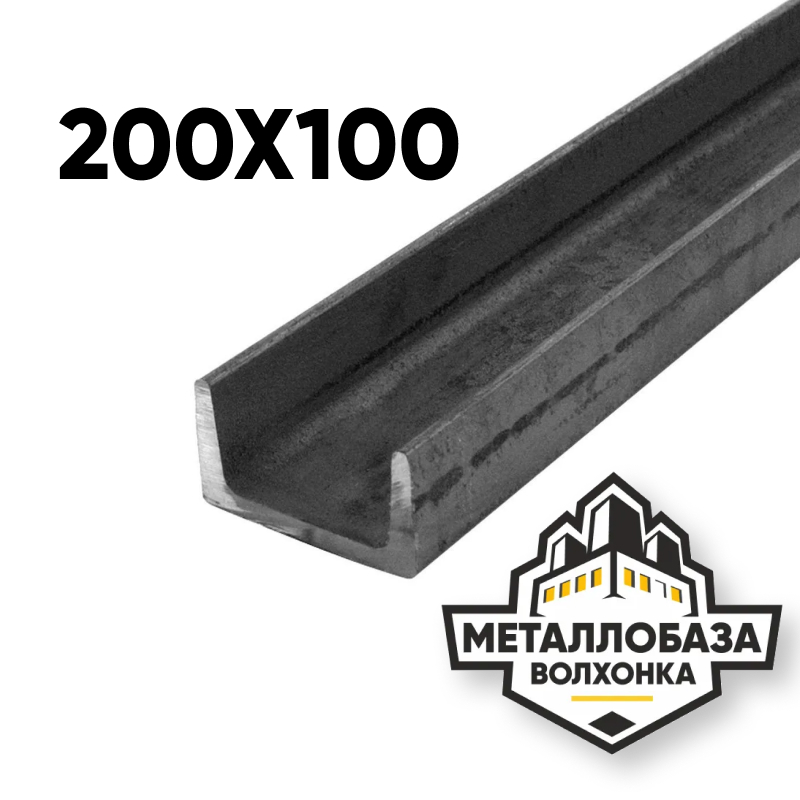

Швеллер — один из самых распространённых видов фасонного металлопроката. Его легко узнать по П-образному поперечному сечению: профиль состоит из стенки и двух полок. За счёт такой формы швеллер хорошо работает на изгиб и воспринимает значительные нагрузки, оставаясь сравнительно лёгким и удобным в монтаже. Поэтому профиль активно используют в строительстве, машиностроении, производстве металлоконструкций и во множестве вспомогательных задач.

Что такое швеллер простыми словами

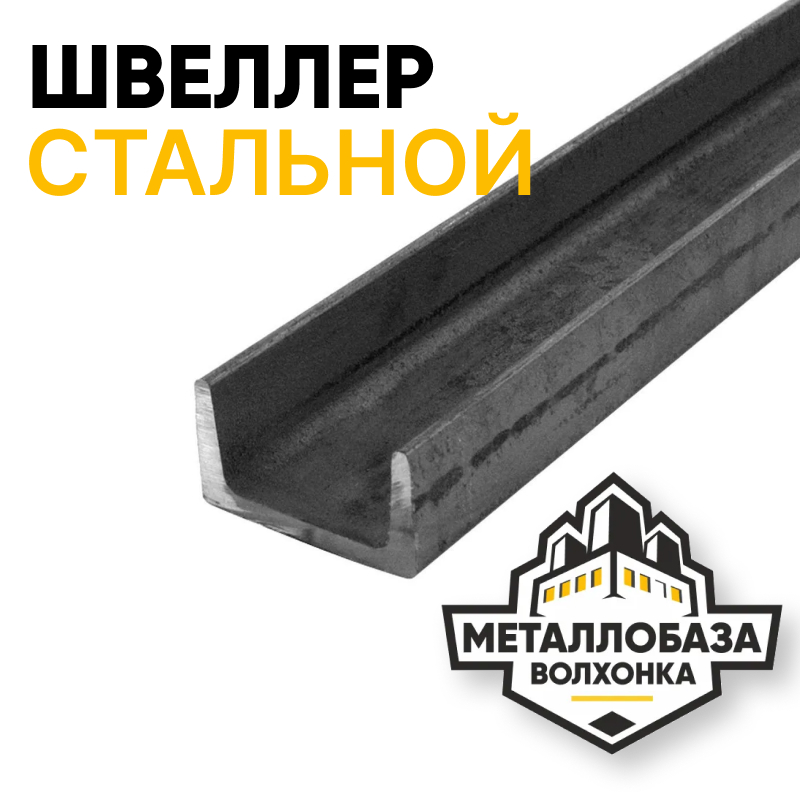

Стальной швеллер — это металлическая балка П-образной формы. В классическом исполнении его получают горячей прокаткой (нагретая заготовка проходит через систему валков и принимает нужную форму). Также выпускают гнутые (холодногнутые) швеллеры — их делают гибкой листа/полосы на профилегибочном оборудовании.

И горячекатаные, и гнутые профили стандартизированы: геометрия, допуски, сортамент, марки стали и требования к качеству закреплены нормативными документами. Для несущих конструкций особенно важно подбирать швеллер по проекту и проверять соответствие партии документам и геометрии.

Из чего состоит швеллер

• Стенка — центральная часть профиля, соединяющая полки.
• Полки — боковые элементы, которые распределяют нагрузку и обеспечивают жёсткость.

Полки могут быть равными или разными по ширине, а их внутренние грани — параллельными или выполненными с уклоном. Тип геометрии напрямую влияет на расчётные характеристики, поэтому заменять один тип на другой без перерасчёта нельзя.

Почему швеллер так востребован

• высокая прочность и жёсткость при умеренной массе;
• хорошая работа на изгиб и сопротивление деформациям;
• удобство соединения (сварка, болтовые узлы, закладные детали);
• широкий сортамент по размерам и сериям;
• долговечность при правильной защите от коррозии и соблюдении условий эксплуатации.

Виды швеллеров

Швеллеры классифицируют по технологии изготовления, по форме сечения и по серии (маркировке), которая отражает геометрию полок и особенности профиля.

1) По способу изготовления

• Горячекатаные — основной промышленный ассортимент. Обычно более прочные и применяются в несущих конструкциях, каркасах, мостах, перекрытиях и т. п.

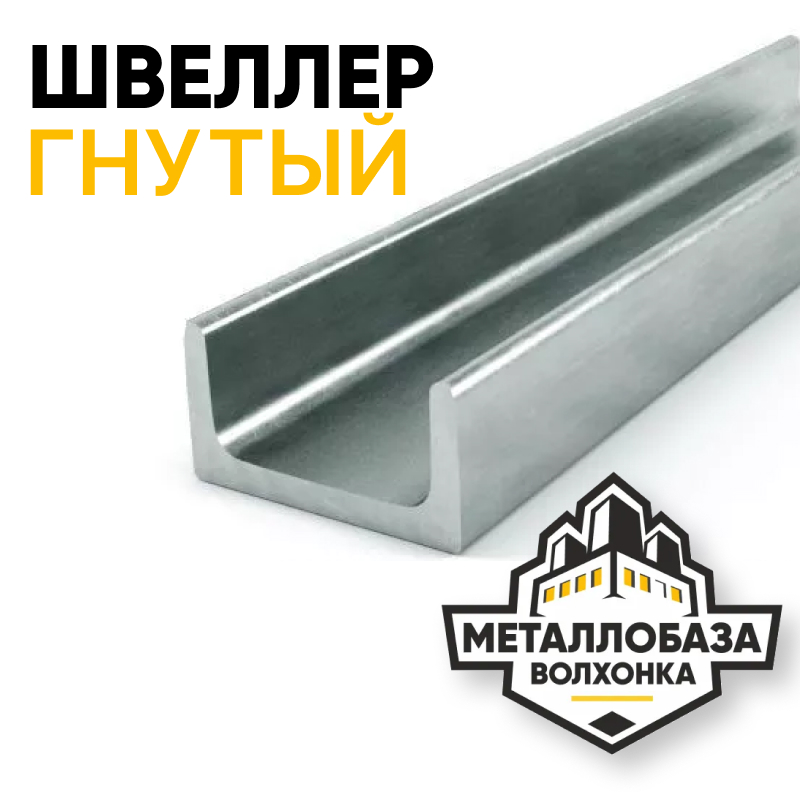

• Гнутые (холодногнутые) — изготавливаются гибкой полосы/листа. Чаще имеют скругление во внутренних углах. Плюсы: ровная толщина по сечению, более гладкая поверхность. Минус: как правило, меньшая несущая способность по сравнению с горячекатаным при равных размерах.

2) По форме и геометрии полок

• С параллельными внутренними гранями полок — удобны для монтажа и стыковки, широко используются в строительстве и производстве металлоконструкций.
• С уклоном внутренних граней полок — профиль с уклоном даёт свои особенности работы и встречается в ряде типовых решений и специальных задач.
• Равнополочные и неравнополочные (для гнутых профилей) — различаются шириной полок, применяются в зависимости от компоновки узлов и направления нагрузок.

3) По серии (буквенной маркировке)

В маркировке швеллера буквы обозначают тип профиля и особенности полок:

• П — полки с параллельными гранями.
• У — полки с уклоном внутренних граней.
• Э — экономичная серия (оптимизация металлоёмкости при сохранении основных параметров по высоте).
• Л — лёгкая серия (уменьшенная толщина и масса, применяется там, где нагрузки ниже).
• С — специальные серии (под конкретные отраслевые задачи и требования).

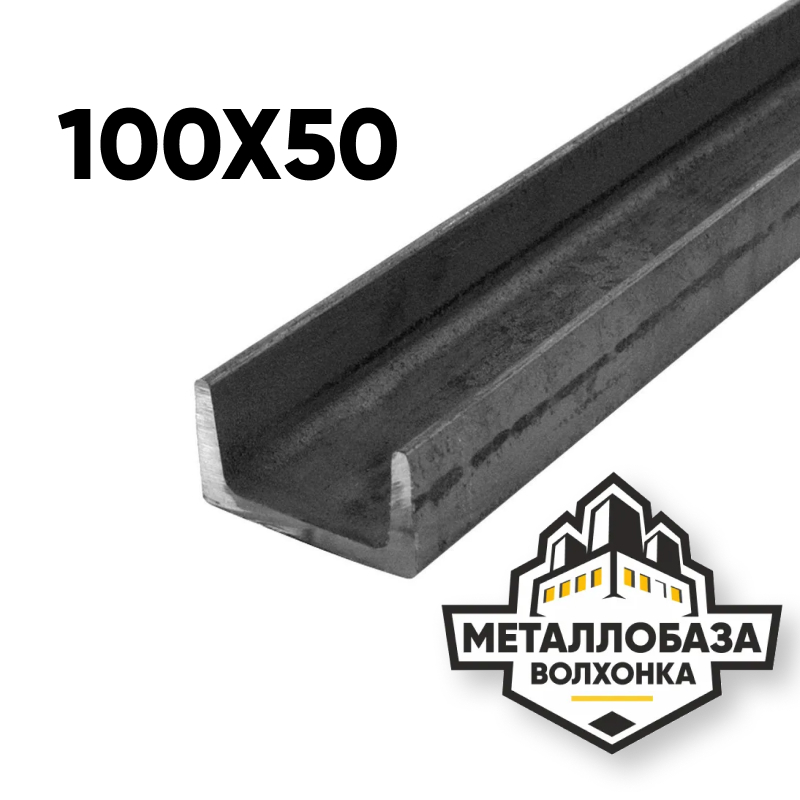

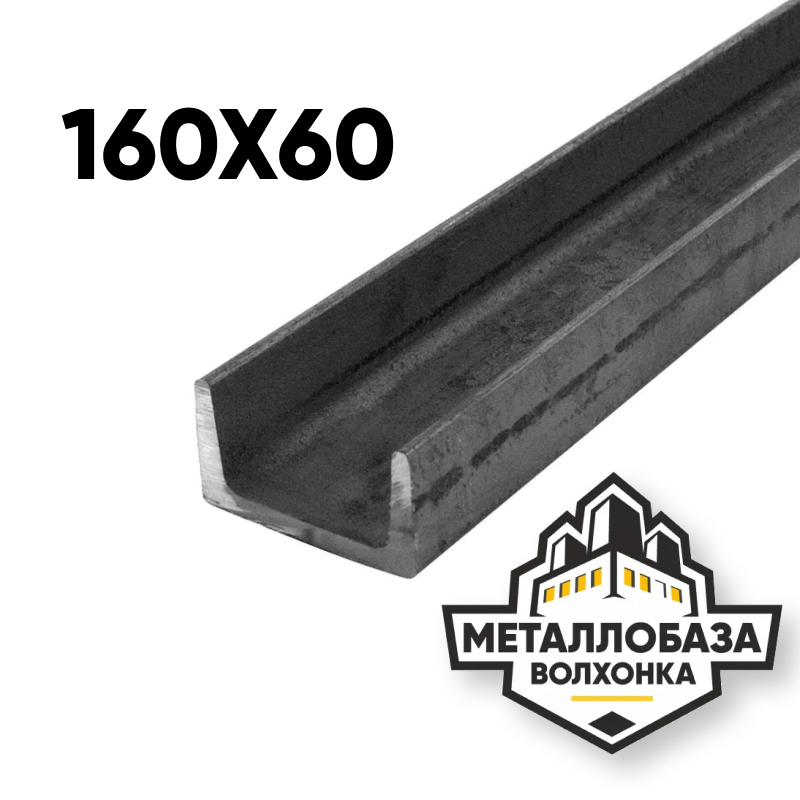

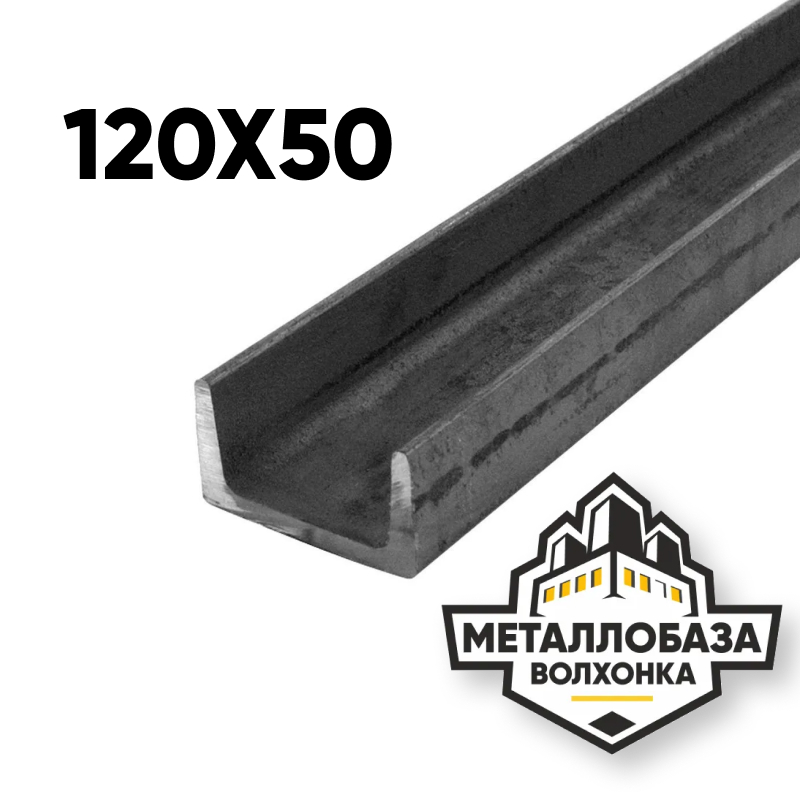

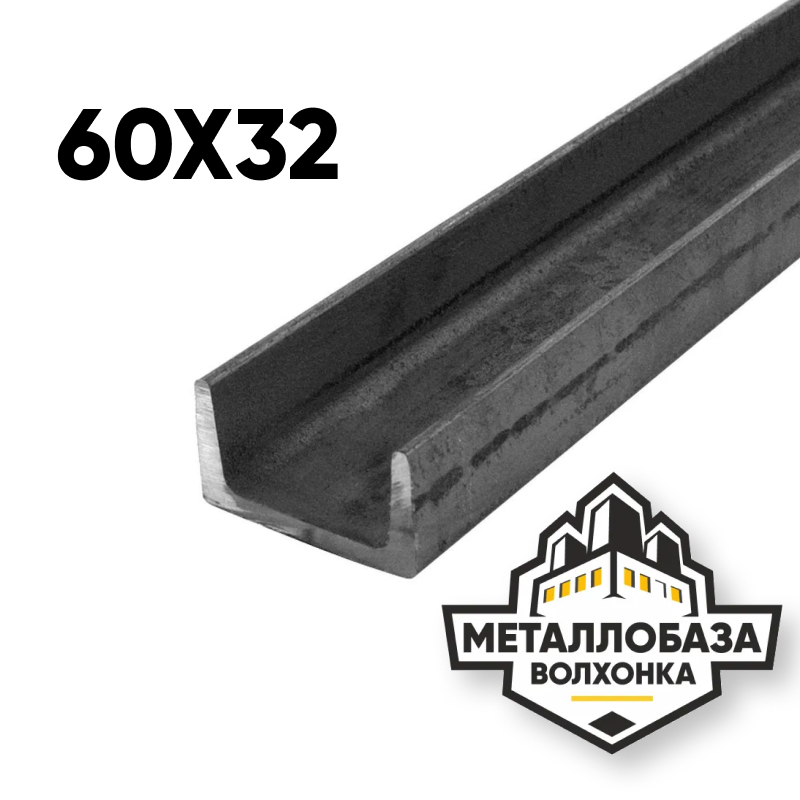

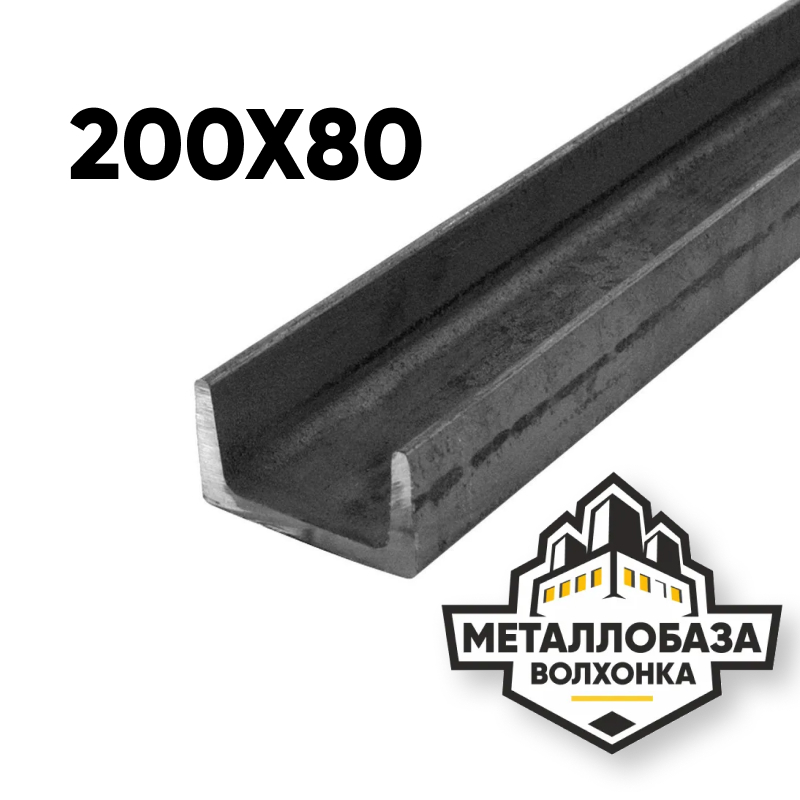

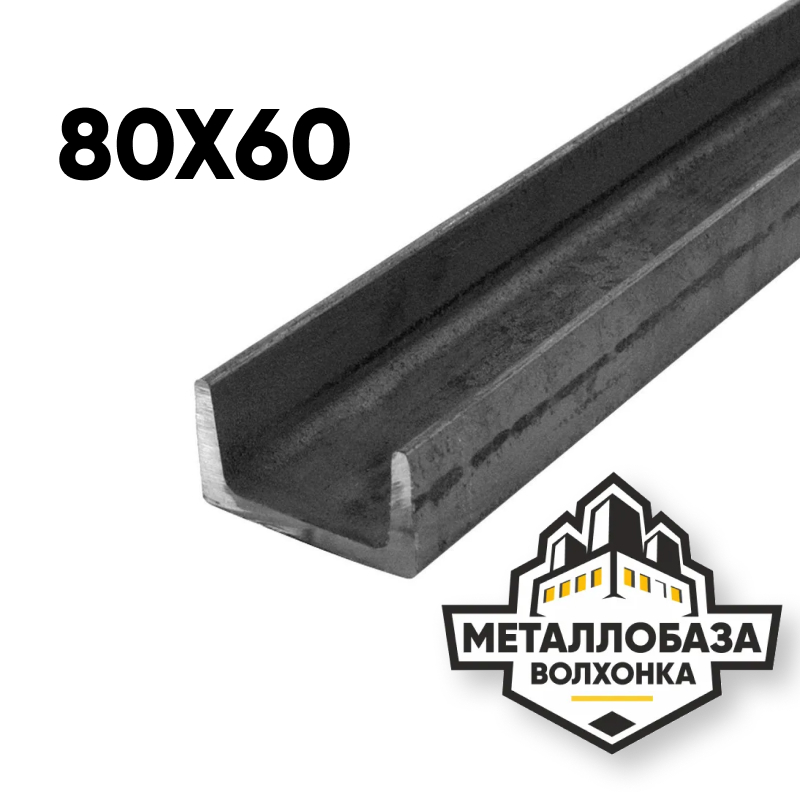

Размеры швеллеров и принцип «номера»

В практике чаще всего ориентируются на «номер швеллера». Номер обычно соответствует высоте профиля (стенки), выраженной в сантиметрах. Например, швеллер 8 имеет высоту около 80 мм, а швеллер 20 — около 200 мм. Дополнительно в маркировке указывают серию (П/У/Э/Л/С) и иногда точность прокатки.

К типовым диапазонам размеров, встречающимся в промышленности, относят:

• высота профиля: примерно от 50 до 400 мм (в зависимости от сортамента);
• ширина полки: ориентировочно от 32 до 115 мм (зависит от номера и серии);
• длина поставки: мерная, кратная мерной или немерная (часто до 12 м, возможны варианты по заказу).

ГОСТ и нормативы

Сортамент, геометрия и допуски швеллеров определяются стандартами. На практике часто используют:

• ГОСТ на горячекатаные швеллеры (сортамент, размеры, допуски);
• ГОСТ на гнутые швеллеры (для равнополочных и неравнополочных профилей);
• отдельные стандарты для специальных серий под отрасли (транспортное машиностроение и др.).

При закупке важно сверять: тип профиля, номер, серию, длину, марку стали и документы качества — именно в связке эти параметры дают корректный результат по прочности и совместимости с проектом.

Материалы: из какой стали делают швеллер

Для большинства задач швеллер изготавливают из углеродистых и низколегированных конструкционных сталей. Выбор марки стали влияет на:

• прочность и жёсткость;
• свариваемость и удобство обработки;
• поведение при низких температурах (хладостойкость);
• стойкость к коррозии (в сочетании с покрытием и условиями эксплуатации).

Иногда используют нержавеющую сталь (если критична стойкость к влаге и агрессивным средам) и алюминиевые сплавы (когда важна минимальная масса и нагрузки невысоки). Однако для несущих конструкций чаще выбирают именно стальные профили — они дают максимальную устойчивость к изгибу и динамическим воздействиям.

Где применяется швеллер

Швеллер используют как самостоятельный несущий элемент и как часть сборных металлоконструкций. Наиболее частые области применения:

Строительство и металлоконструкции

• каркасы зданий: стойки, ригели, элементы рам, связи;
• перекрытия, прогоны, усиление проёмов и несущих узлов;
• лестницы, площадки обслуживания, ограждающие металлокаркасы;
• мостовые и переходные конструкции (по проекту и расчёту).

Промышленность и машиностроение

• рамы оборудования, станков, конвейеров и технологических линий;
• опоры и стойки под агрегаты, насосы, приводные системы;
• элементы транспортного машиностроения (в т. ч. специальные серии).

Инженерные и вспомогательные задачи

• стеллажные системы и сборные конструкции (в том числе перфорированные профили);
• навесы, козырьки, каркасы малых архитектурных форм;
• временные конструкции на монтаже и реконструкции.

Как подобрать швеллер

Подбор швеллера начинается не с «какой номер подешевле», а с понимания задачи и нагрузки. Практичный алгоритм выглядит так:

1. Определить назначение: несущий элемент, усиление, рама оборудования, вспомогательная конструкция.
2. Понять схему работы: изгиб (балка), сжатие (стойка), комбинированная работа, возможная динамика/вибрации.
3. Выбрать тип профиля: горячекатаный для несущих задач, гнутый — когда важна геометрическая аккуратность и нагрузки ниже.
4. Подобрать серию (П/У/Э/Л/С) строго по проекту или расчёту — серии отличаются геометрией и моментными характеристиками.
5. Уточнить материал и условия эксплуатации: улица/помещение, влажность, агрессивные среды, температурный режим.
6. Проверить длину и формат поставки: мерная/кратная/немерная, требования по допускам длины, удобство монтажа.

Что проверить при приёмке

• соответствие маркировки и документов (сертификат/паспорт качества);
• геометрию выборочно: высота, ширина полок, толщина, прямолинейность;
• поверхность: отсутствие трещин, расслоений, сильных забоин, критических дефектов;
• условия хранения: защита от влаги, прокладки при штабелировании, отсутствие контакта с грунтом.

Вывод

Швеллер — универсальный П-образный профиль, который обеспечивает хорошую жёсткость и несущую способность при умеренной массе. Различия между сериями (П/У/Э/Л/С), технологиями изготовления (горячекатаный и гнутый) и материалами позволяют подобрать решение под конкретную задачу. Для несущих конструкций критично опираться на проект, сортамент и расчёт, а при закупке — проверять документы и геометрию. Это снижает риски на монтаже и гарантирует надёжную работу конструкции в эксплуатации.
