Квадратная профильная труба 100×100 мм: виды, смысл сечения и то, что обычно выясняется уже на монтаже
```Квадрат 100×100 мм почти всегда берут с ожиданием «ну это уже серьёзно». И да, по ощущениям это действительно один из тех размеров, которые часто становятся основой каркаса: стойки, рамы, опоры, элементы перекрытий, силовые порталы. Но есть тонкость: 100×100 как обозначение говорит только о внешней геометрии. А судьбу конструкции решают другие вещи — стенка, стандарт, качество шва, реальная прямолинейность, скручивание, углы, поверхность.
Иногда разница выглядит смешно: два одинаковых на вид профиля, одинаковые «100 на 100», но один собирается спокойно, без подкладок и натяга, а второй заставляет ловить диагонали струбцинами и варить «против коробления». И это не мистика. Это обычные допуски, разные технологии изготовления, разный контроль, разная аккуратность хранения и перевозки.
Дальше разложу по полочкам, какие бывают виды квадратных профильных труб 100×100 мм, где каждый вариант уместен, где лучше не рисковать, как выбирать по задаче, и на что смотреть при приёмке, чтобы потом не спорить с уже установленным металлом.

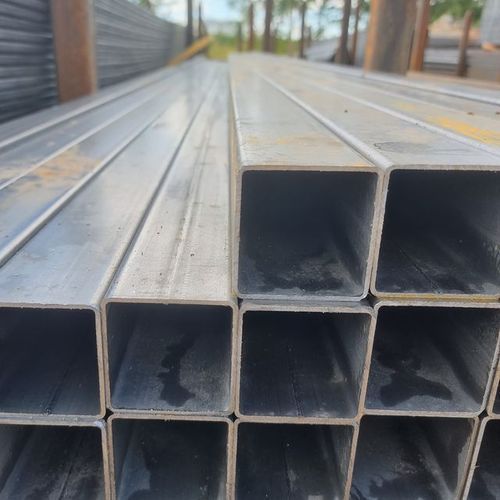

Что именно называют «профильной трубой 100×100»
Под этим названием обычно понимают замкнутый полый профиль квадратного сечения с наружным размером 100 мм по граням. В речи встречаются разные варианты: труба профильная квадратная 100×100, профтруба 100х100, труба квадратная 100 на 100, квадратный профиль 100х100. Суть одна — четыре стенки и внутренняя полость, благодаря которой металл работает эффективно: жёсткость на изгиб и кручение получается высокой при умеренной массе.
Но внутри одного и того же размера может быть разная толщина стенки, разная марка стали, разное покрытие, разная технология изготовления. Поэтому корректный вопрос звучит не «какой 100×100 лучше», а «какой 100×100 подходит под конкретную схему нагрузки и условия эксплуатации».
Виды квадратных профильных труб 100×100 по способу производства
По технологии изготовления для размера 100×100 чаще всего говорят о двух больших группах: сварные и бесшовные.
Сварные гнутые профили — самый распространённый вариант. Их делают из листовой или рулонной заготовки: металл формуют в квадрат и сваривают продольным швом. Дальше профиль могут калибровать, чтобы улучшить геометрию. Сварной вариант обычно выбирают в строительных и общеконструкционных задачах: каркасы, опоры, рамные элементы, ограждения, стойки под оборудование.
Бесшовные профили получают деформацией без продольного сварного соединения. Встречаются горячедеформированные и холоднодеформированные варианты. Их смысл обычно в повышенных требованиях к целостности стенки и к поведению под нагрузкой, особенно при циклических режимах. Но важно не переоценивать сам факт бесшовности: если геометрия «гуляет» или металл работал без расчёта, чудес не будет.
Ещё один нюанс, который часто пропускают: у сварного профиля шов — это не «слабое место по умолчанию». В нормальной промышленной логике шов контролируется, а профиль сопровождается документами. Слабым место становится, когда шов дефектный, когда его грубо зачищают с ослаблением стенки, или когда при монтаже накладывают свои швы так, что концентрируют напряжение в одной зоне.
Виды по материалу и состоянию поверхности
По металлу и защите от коррозии профиль 100×100 обычно попадает в одну из трёх «бытовых» категорий, хотя внутри каждой есть свои подварианты.
Сталь без покрытия — рабочая классика. Подходит для конструкций внутри помещений или там, где предусмотрена грамотная защита: грунт, окраска, системы покрытий. Тут ключевой фактор — качество стали, геометрия и отсутствие поверхностных дефектов, потому что потом всё равно придётся резать, сверлить, варить, и каждая мелкая раковина или замятие неожиданно вылезает в узле.
Оцинкованный профиль — для влажных условий и наружной эксплуатации, когда хочется, чтобы поверхность не требовала постоянного внимания. Но оцинковка добавляет требования к сварке и восстановлению защиты в зоне шва. Нередко люди делают красивый каркас, а потом оставляют «голые» места после сварки, и именно там металл начинает стареть первым.
Нержавеющие варианты встречаются реже, обычно в агрессивных средах или там, где важна устойчивость к коррозии без окраски. В таких конструкциях нужно помнить о совместимости крепежа и о контактных парах. Казалось бы, мелочь, но иногда достаточно пары неправильных элементов, чтобы на стыках появились неприятные следы.
Алюминиевые квадратные профили 100×100 тоже бывают, но это уже другая механика: они легче, но при тех же стенках не дадут той же несущей способности, что сталь, и иначе ведут себя в узлах. Если проект изначально стальной, просто «поменять материал» обычно нельзя без перерасчёта.
Стандарты и сортамент: почему важно понимать, по какому документу сделан профиль
Для квадратных труб 100×100 в российской практике чаще встречаются ссылки на ГОСТ 8639-82 и ГОСТ 30245-2003. Первый описывает квадратные трубы общего назначения и допускает разные способы изготовления. Второй ориентирован на гнутые замкнутые сварные профили для строительных конструкций и делает акцент на требования, важные именно для металлокаркасов.
Иногда в документах встречается EN 10219 — это европейский подход к холодногнутым сварным конструкционным профилям. В инженерной среде такие обозначения могут появляться, когда проект опирается на международные спецификации. Но на уровне выбора важно не «название стандарта», а то, что за ним стоит: допуски по геометрии, контроль шва, понятная прослеживаемость партии.
По длинам в поставках чаще всего встречаются 6 и 12 м, но в зависимости от сортамента и партии возможны и другие варианты. Для сборки каркасов это важно по простой причине: чем длиннее элемент, тем меньше стыков, но тем выше требования к прямолинейности и к тому, как профиль хранился на складе.
Где используют профильную трубу 100×100 и где лучше остановиться
У квадрата 100×100 хорошая репутация в конструкциях, где нужна стойкость формы и понятные узлы. Его используют в стойках и колоннах лёгких металлокаркасов, в рамах под оборудование, в опорах навесов, в лестничных и площадочных системах, в порталах, в усиленных ограждениях, в основаниях под ворота и тяжёлые створки. В машиностроительных каркасах он тоже встречается — как элемент жёсткой рамы.
Но есть места, где квадрат 100×100 берут по привычке и получают лишние проблемы. Например, когда профиль должен работать как элемент трубопровода под давлением или как канал для транспортировки сред. Профильная труба и трубопроводная дисциплина — разные вещи, и смешивать их опасно.
Ещё один рискованный сценарий — агрессивная среда без защиты. Толстая стенка не отменяет коррозию, она лишь даёт запас времени. Если в зоне контакта постоянно влага, конденсат, реагенты, лучше сразу думать о защите поверхности и о том, как будут обработаны резы и сварные места.
Как выбирать 100×100 по толщине стенки: без героизма и без «пусть будет потолще»
Толщина стенки — главный регулятор поведения профиля. Для 100×100 чаще всего встречается диапазон от 3 до 10 мм, и это не просто «разные веса». Это разные требования к узлам и к монтажу.
Стенка 3–4 мм обычно берётся там, где профиль работает в связанной системе: есть раскосы, есть нормальное раскрепление, узлы продуманы, пролёты не чрезмерные. Это хороший вариант для каркасов, где важна точная геометрия и нет смысла наращивать массу.
Стенка 5–6 мм — популярный компромисс для силовых рам и опор, где ожидаются заметные нагрузки, где много болтовых соединений, где есть риск смятия стенки, где монтаж идёт в «полевых» условиях и хочется, чтобы профиль не реагировал на каждый удар ключом или струбциной.
Стенка 8–10 мм — это уже история про серьёзные узлы и повышенные требования к устойчивости, особенно когда профиль берёт на себя роль стойки или работает в раме под тяжёлое оборудование. Но и здесь нельзя забывать про простую вещь: толстая стенка увеличивает тепловложение при сварке, а значит, коробление и внутренние напряжения могут быть даже более заметными, если варить без пауз и без последовательности.
Важно: если расчёт уже сделан, лучше ему доверять. «Запас стенкой» иногда приводит к обратному эффекту — усложняет узлы, меняет массу конструкции, требует другого крепежа и иной последовательности сборки. А потом всё это начинает жить отдельной жизнью.
Ориентиры по массе и жёсткости для 100×100: таблица, которая помогает держать порядок в цифрах
Чтобы сравнивать варианты не на ощущениях, удобно иметь ориентиры. Ниже — теоретические значения массы погонного метра и момента инерции сечения для типовых стенок. В реальных партиях цифры могут немного отличаться из-за допусков и радиусов закругления углов, поэтому относитесь к таблице как к навигатору по порядку величин, а не как к паспорту конкретной партии.
| Толщина стенки, мм | Теоретическая масса 1 м, кг | Момент инерции I, см⁴ | Как это обычно ощущается в конструкции |
|---|---|---|---|
| 3 | 9,14 | 182,7 | подходит для связных каркасов, требовательна к аккуратной сварке |
| 4 | 12,06 | 236,3 | универсальный вариант для рам и стоек при нормальных узлах |
| 5 | 14,92 | 286,6 | лучше переносит отверстия, крепёж и монтажные нагрузки |
| 6 | 17,71 | 333,6 | для опор и силовых рам, устойчивее к локальным вмятинам |
| 8 | 23,11 | 418,4 | повышенная жёсткость, но узлы требуют дисциплины по сварке |
| 10 | 28,26 | 492,0 | ответственные элементы, где важен запас и стабильность в узлах |
Момент инерции I — хороший индикатор сопротивления изгибу: чем выше I, тем меньше прогиб при прочих равных. Но в реальном мире многое решают связи, раскосы и узлы. Профиль с высоким I может проиграть, если он длинный, нераскреплённый и нагружен с эксцентриситетом. А профиль с умеренным I может работать отлично, если схема продумана и сборка аккуратная.
Сварка и сборка: как не испортить хороший профиль
Квадрат 100×100 удобен тем, что у него широкая плоскость для соединений. Но именно эта ширина делает металл чувствительным к тепловложению: длинный непрерывный шов легко тянет стенку и уводит геометрию. Поэтому базовая практика простая: точная подгонка, прихватки, затем провар короткими участками с чередованием сторон. И паузы. Иногда пауза важнее, чем ещё один проход.
Если профиль оцинкован, сварка требует отдельной аккуратности. Работают с вентиляцией, следят за подготовкой кромок, а после сварки обязательно думают о защите зоны шва. Иначе будет так: общий металл чистый, а вокруг соединения появляется характерная линия старения.
Болтовые соединения на 100×100 вполне рабочие, особенно на стенках 5 мм и выше. Но если в узле возможны динамические нагрузки, лучше не надеяться на «и так сойдёт»: нужны нормальные шайбы, накладки, фланцы, косынки. Квадрат держит форму, но локально стенка может смяться — и это случается неожиданно быстро, когда затягивают крепёж без распределения усилия.
Резка, обработка кромок, хранение: мелкие действия, которые влияют на срок службы
Резать профиль можно разными способами, но для 100×100 важны два момента: точный угол реза и чистая кромка. Если кромка «рваная» и с заусенцами, дальше это становится очагом коррозии и проблемой при сварке. Снять фаску, убрать заусенец, выровнять торец — звучит скучно, но именно так получается спокойная сборка.
Хранение тоже влияет на результат. Длинный профиль, лежащий на двух точках, может получить остаточный прогиб. Он небольшой, но в раме его видно. Поэтому логика простая: опоры по длине, прокладки, отсутствие контакта с грунтом и влагой, разделение пачек, чтобы металл не «терся» кромками.
Приёмка: что проверить, чтобы потом не объяснять перекос «характером металла»
В нормальной практике приёмка квадратной профильной трубы 100×100 — это сочетание визуального контроля, измерений и документов. Не нужно усложнять, нужно быть внимательным.
Визуально смотрят на вмятины, трещины, следы коррозии, глубокие риски, состояние шва. Затем проверяют размер по граням, толщину стенки на прямых участках, прямолинейность и скручивание. Кривизна на длинном профиле иногда видна сразу, особенно если положить трубу на ровные опоры и посмотреть «вдоль».
Документы важны не меньше. В практике поставок «Металлобазы Волхонка» металл обычно сопровождается сертификатами, а маркировка партии позволяет понимать происхождение и контроль. Это то, что возвращает ощущение управляемости: вы знаете, что именно ставите в каркас, а не гадаете по внешнему виду.
Как выбирать вид 100×100 под задачу: несколько жизненных сценариев
Сценарий первый. Каркас с понятными связями и умеренными нагрузками. Здесь часто достаточно сварного профиля по ГОСТ с стенкой 4–5 мм. Главное — геометрия партии и дисциплина сварки. Ошибка — брать слишком тонкую стенку и пытаться компенсировать её сплошными швами.
Сценарий второй. Опоры, узлы с болтами, риск локальных нагрузок, монтаж в условиях, где инструментом можно «зацепить» металл. Здесь чаще выбирают 5–6 мм, иногда больше, но параллельно продумывают накладки и косынки. Ошибка — надеяться, что толстая стенка заменит усиление узла.
Сценарий третий. Влажная среда и наружная эксплуатация. Здесь важен не только выбор вида профиля, но и защита: оцинковка либо грамотно выполненная система покрытий, плюс внимательное отношение к резам и сварным зонам. Ошибка — сделать отличный каркас и оставить торцы и швы без обработки.
И отдельная заметка про экономику. Когда приходит момент купить профиль 100×100, в голове неизбежно появляется слово цена, но в конструкциях этого размера экономия редко прячется в одном параметре. Она почти всегда в предсказуемости: ровная геометрия, документы, стабильное качество, минимум переделок, аккуратные узлы, и отсутствие сюрпризов на этапе сборки.
Финал без громких слов
Квадратная профильная труба 100×100 мм хороша тем, что любит порядок. Она честно отвечает на нормальный расчёт, аккуратный рез, продуманную схему связей и спокойную сварку. И так же честно показывает ошибки: перекосом, пружинящими узлами, нестыковками по диагонали.
Когда выбор сделан правильно и приёмка проведена внимательно, конструкция получается собранной. Ровные линии, спокойные узлы, понятная логика нагрузки. Ничего не «гуляет», ничего не требует постоянной корректировки, и работа выглядит аккуратно. Это то самое ощущение, когда металл не спорит с вами, а просто делает своё дело — тихо, надёжно, уверенно.
