Нержавеющая трубопроводная арматура
Нержавеющая трубопроводная арматура применяется для соединения, перекрытия, распределения и обслуживания трубопроводных систем. Она используется в пищевой, химической, фармацевтической, нефтегазовой, энергетической и других отраслях, где важны коррозионная стойкость, герметичность и стабильная работа оборудования.
В зависимости от назначения в систему могут входить резьбовые соединения, ёмкостная арматура, запорная арматура и соединительные элементы. Каждый тип решает свою задачу: одни детали соединяют участки трубопровода, другие перекрывают поток, третьи обеспечивают подключение оборудования, резервуаров и технологических линий.
Почему для трубопроводной арматуры используют нержавеющую сталь
Нержавеющая сталь хорошо подходит для систем, которые работают с водой, пищевыми продуктами, технологическими жидкостями и рядом химически активных сред. При правильно выбранной марке материал устойчив к коррозии и не требует обычного лакокрасочного защитного покрытия.
Кроме того, нержавеющая поверхность удобна для санитарной обработки, что особенно важно для пищевых и фармацевтических производств. Однако конкретную марку стали необходимо выбирать с учётом рабочей среды, температуры и давления.
Резьбовые соединения

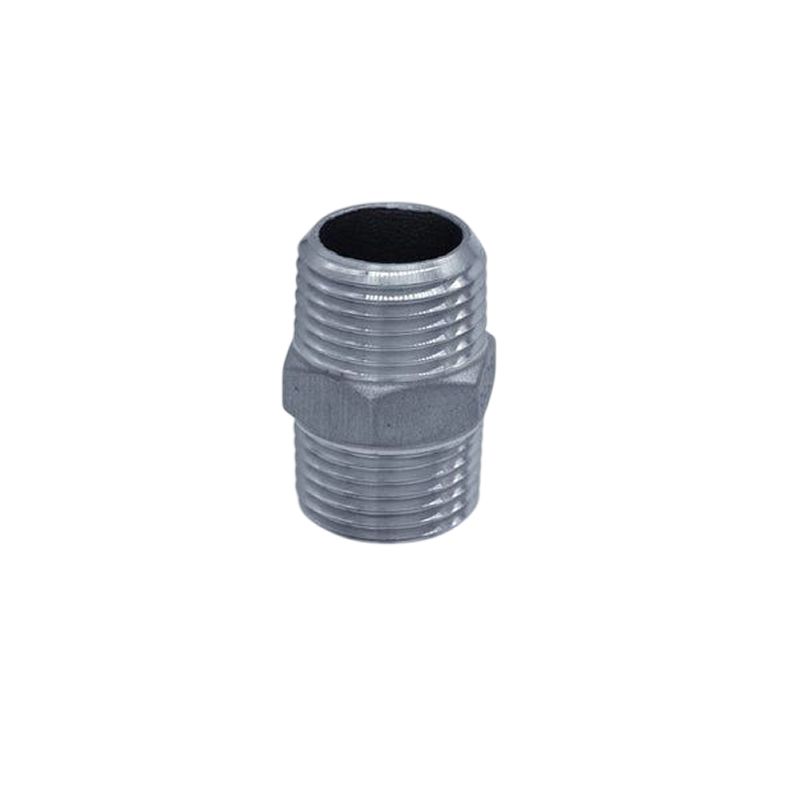

Резьбовая нержавеющая арматура используется для разъёмного соединения труб, оборудования и других элементов системы. Главное преимущество такого способа — возможность собрать или разобрать участок без сварочных работ.

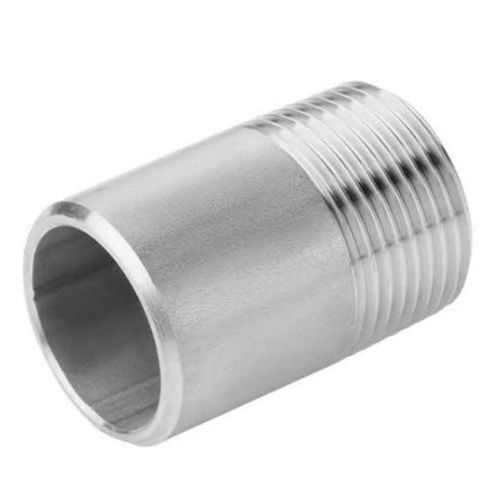

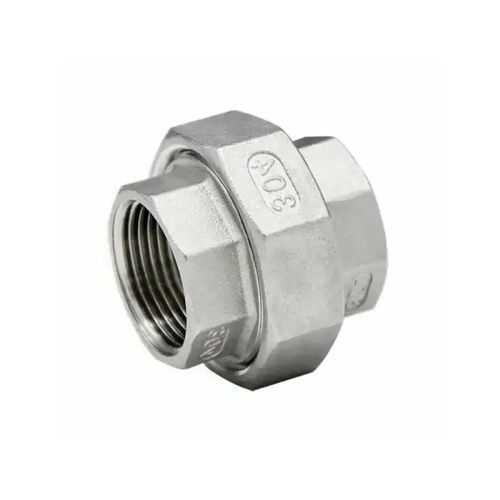

К резьбовым элементам относятся муфты, ниппели, футорки, переходники, сгоны, заглушки, угольники, тройники и другие фитинги.
Преимущества резьбовых соединений
- Разъёмность: узел можно демонтировать для ремонта или замены оборудования.
- Быстрый монтаж: не всегда требуется сварочное оборудование.
- Компактность: удобно использовать на небольших трубопроводах.
- Большой выбор конфигураций: легко изменить направление или диаметр линии.
- Коррозионная стойкость: подходит для влажных и технологических сред.
Где применяются резьбовые фитинги
- водоснабжение;
- пневматические системы;
- пищевое оборудование;
- небольшие технологические трубопроводы;
- подключение приборов;
- ремонтные и сервисные участки;
- системы, которые необходимо периодически разбирать.
При выборе важно учитывать тип резьбы, диаметр, рабочее давление, температуру и совместимость с остальными элементами трубопровода.
Соединительная арматура

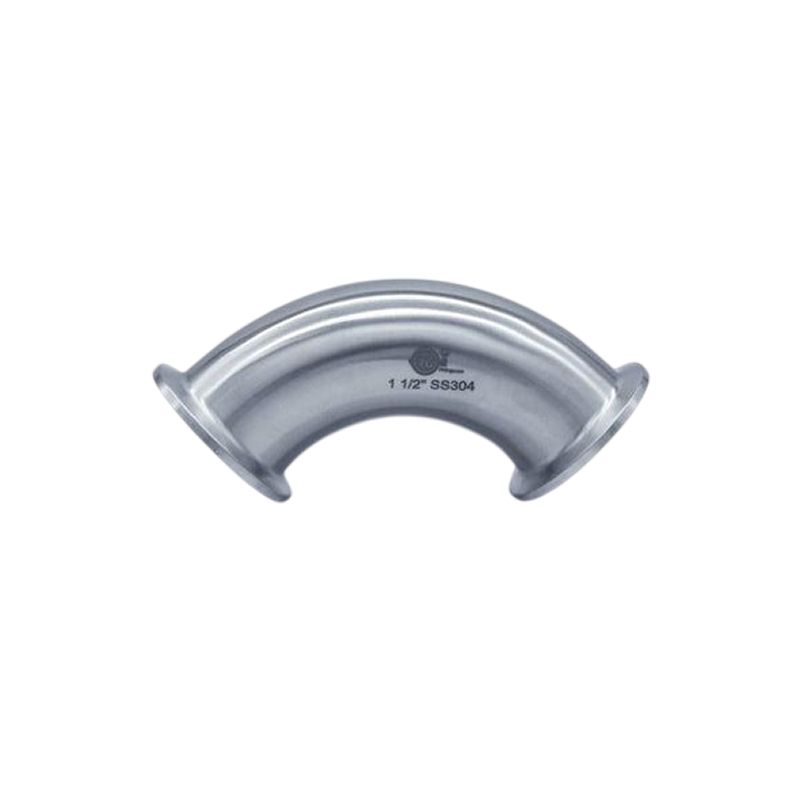

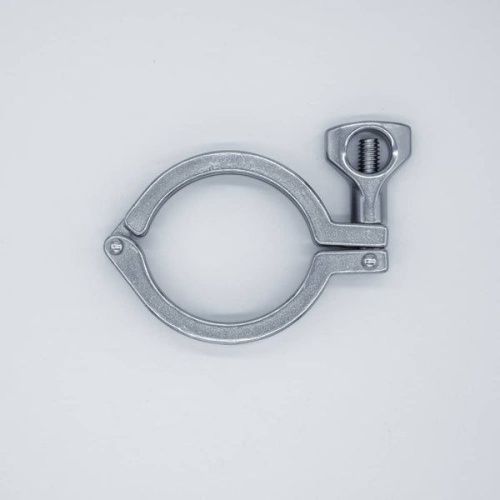

Соединительная нержавеющая арматура предназначена для формирования конфигурации трубопровода. С её помощью соединяют прямые участки, выполняют повороты, переходят с одного диаметра на другой и создают ответвления.
К этой группе относятся отводы, тройники, переходы, муфты, фланцы, заглушки и другие элементы.
- Отводы: изменяют направление трубопровода.
- Тройники: создают ответвление от основной линии.
- Переходы: соединяют трубы разных диаметров.
- Муфты: соединяют прямые участки.
- Фланцы: формируют разъёмное соединение оборудования и труб.
- Заглушки: перекрывают свободный конец трубопровода.
Сварные и разъёмные соединения
Для постоянных трубопроводов часто применяются сварные элементы. Они позволяют сформировать компактный и герметичный узел без большого количества дополнительных деталей.
Разъёмные соединения удобнее там, где оборудование необходимо периодически снимать, обслуживать или заменять. Поэтому способ соединения выбирают не только по давлению, но и с учётом будущего обслуживания системы.
| Тип соединения | Преимущество | Типичное применение |
|---|---|---|
| Сварное | Компактность и герметичность | Постоянные трубопроводы |
| Резьбовое | Простой демонтаж | Небольшие диаметры и сервисные узлы |
| Фланцевое | Удобство обслуживания | Подключение оборудования и арматуры |
Запорная нержавеющая арматура

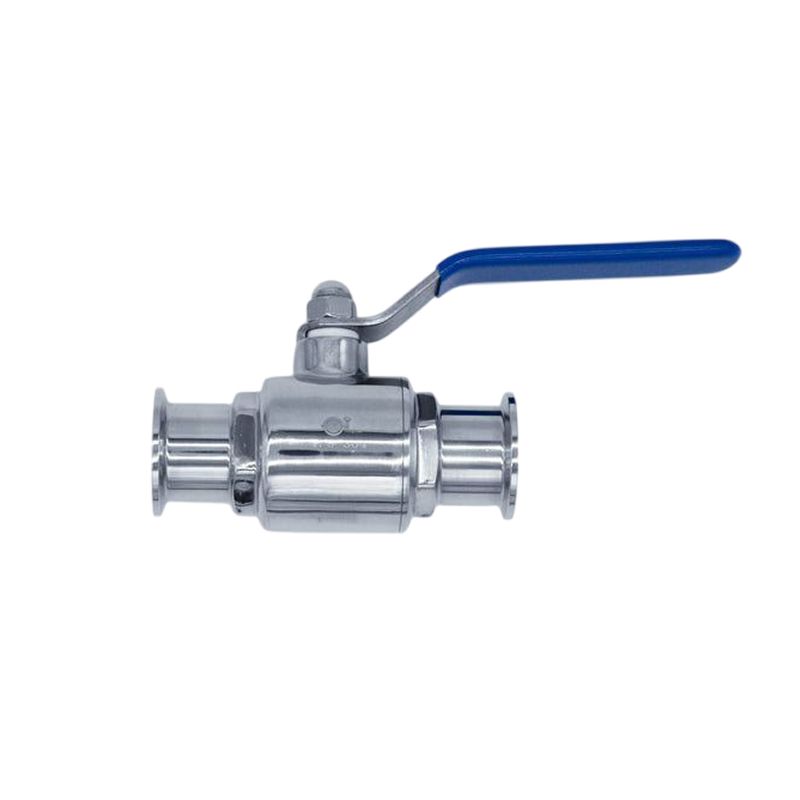

Запорная арматура предназначена для полного или частичного перекрытия потока рабочей среды. Она используется практически в любой трубопроводной системе, где необходимо остановить подачу жидкости или газа на отдельном участке.
К этой категории относятся шаровые краны, затворы, клапаны и другие устройства.

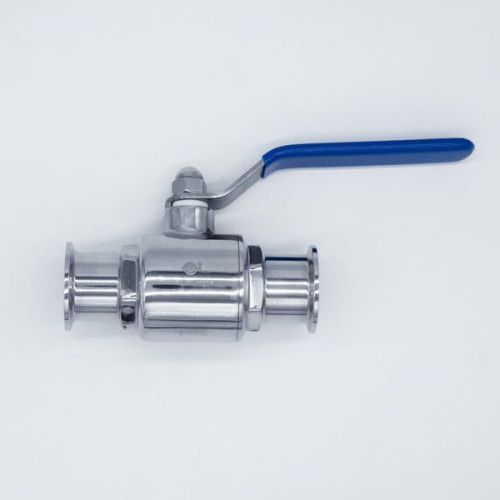

Шаровые краны
Шаровой кран перекрывает поток с помощью поворотного шара с проходным отверстием. Это один из самых распространённых видов запорной арматуры благодаря простоте конструкции и быстрому управлению.
- быстрое открытие и закрытие;
- компактная конструкция;
- возможность ручного или автоматизированного управления;
- широкое применение в жидкостных и газовых системах.
Шаровой кран обычно предназначен прежде всего для работы в положениях «открыто» или «закрыто». Для постоянного регулирования расхода необходимо использовать арматуру, рассчитанную именно на такую функцию.
Клапаны и затворы
Клапаны применяются для перекрытия или регулирования потока в зависимости от конструкции. Дисковые затворы особенно удобны на трубопроводах относительно большого диаметра благодаря компактности и небольшой строительной длине.
Выбор между краном, клапаном и затвором зависит от диаметра трубы, давления, температуры, характера среды и необходимости регулирования.
Ёмкостная арматура

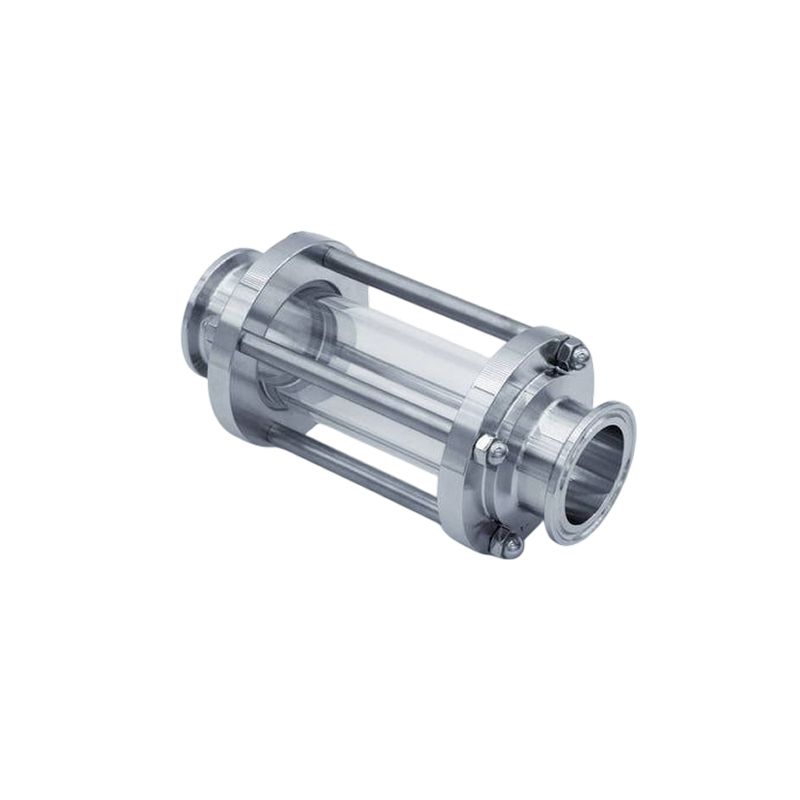

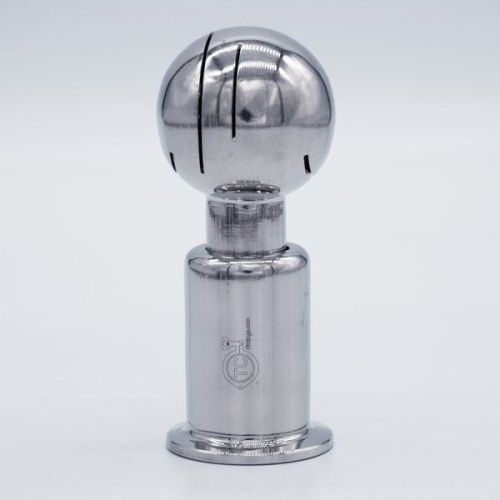

Ёмкостная нержавеющая арматура используется для подключения резервуаров, баков, реакторов, технологических ёмкостей и другого оборудования к трубопроводной системе. Она обеспечивает заполнение, слив, отбор продукта, подключение датчиков и обслуживание оборудования.
К ёмкостной арматуре могут относиться штуцеры, люки, краны, клапаны, соединительные узлы, сливные элементы и другие детали, предусмотренные конструкцией резервуара.
Для чего нужна ёмкостная арматура
- заполнение резервуара;
- слив продукта;
- подключение трубопровода;
- отбор жидкости;
- присоединение датчиков и приборов;
- мойка и обслуживание ёмкости;
- контроль технологических процессов.
В пищевой и фармацевтической промышленности особенно важна конструкция узлов без труднодоступных зон, где могут оставаться остатки продукта. Поэтому для таких производств применяются специализированные санитарные решения.
Как выбрать арматуру по рабочей среде
Первый параметр выбора — вещество, которое будет проходить через трубопровод. Вода, пищевые продукты, кислоты, щёлочи, нефтепродукты и газы предъявляют разные требования к материалу корпуса и уплотнениям.

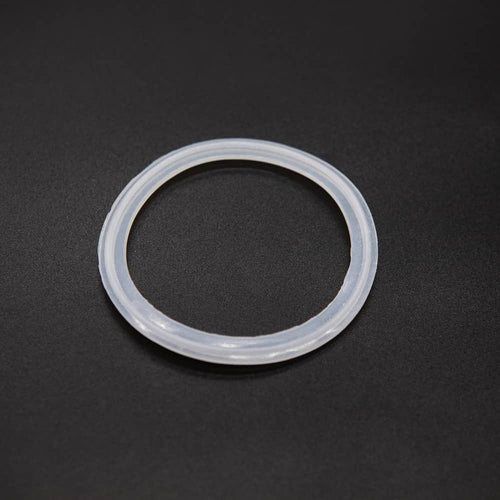

Даже если корпус изготовлен из нержавеющей стали, слабым местом может стать неправильно подобранное уплотнение. Поэтому необходимо учитывать совместимость всех материалов, контактирующих с рабочей средой.
Как выбрать по давлению
Каждый элемент рассчитан на определённое рабочее давление. Запас прочности должен соответствовать параметрам системы, включая возможные скачки давления.
Нельзя выбирать фитинг или кран только по наружному диаметру трубы. Необходимо проверять допустимое давление для конкретной модели и условий эксплуатации.
Как выбрать по температуре
Температура влияет не только на металл, но и на уплотнительные материалы. Арматура, хорошо работающая с холодной водой, не обязательно подходит для горячего пара или высокотемпературной технологической среды.
При повышенных температурах необходимо проверять допустимый диапазон работы корпуса, уплотнений и привода.
Как выбрать по типу соединения
| Задача | Подходящий вариант |
|---|---|
| Нужно быстро разобрать узел | Резьбовое или фланцевое соединение |
| Нужен постоянный компактный трубопровод | Сварное соединение |
| Подключение крупного оборудования | Фланцевая арматура |
| Небольшой трубопровод | Резьбовые фитинги |
| Санитарная технологическая линия | Специализированное быстросъёмное или сварное соединение |
Как выбрать нержавеющую сталь
Марку стали выбирают по условиям эксплуатации. Для обычной воды и большого количества пищевых задач подходят распространённые аустенитные нержавеющие стали. Для сред с повышенным содержанием хлоридов или более агрессивных химических веществ могут потребоваться стали с дополнительным легированием.
Для ответственных систем необходимо ориентироваться на проектную документацию и не заменять материал самостоятельно только по внешнему сходству.
Что учитывать при выборе запорной арматуры
- условный или номинальный диаметр;
- рабочее давление;
- температуру;
- состав среды;
- материал корпуса;
- материал уплотнений;
- тип соединения;
- ручное или автоматическое управление;
- необходимость регулирования или только перекрытия.
Как выбрать арматуру для пищевого производства
Для пищевых линий кроме коррозионной стойкости важны санитарная обработка и отсутствие участков, где может накапливаться продукт. Поэтому необходимо учитывать качество внутренней поверхности, конструкцию соединений и возможность мойки оборудования.
При выборе следует ориентироваться на требования конкретной технологической линии и действующие нормы предприятия.
Как выбрать для химической среды
Если арматура контактирует с кислотами, щелочами или другими агрессивными веществами, необходимо отдельно проверять устойчивость стали и уплотнительных материалов.
При этом имеет значение не только тип вещества, но и его концентрация, температура и скорость движения в трубопроводе.
Основные ошибки при выборе
- Выбор только по диаметру: необходимо учитывать давление и температуру.
- Игнорирование рабочей среды: разные марки стали обладают разной химической стойкостью.
- Неправильный материал уплотнений: может привести к утечке.
- Использование запорной арматуры для постоянного регулирования: не все конструкции рассчитаны на такую работу.
- Отсутствие возможности обслуживания: разъёмные соединения необходимо предусмотреть заранее.
- Смешивание несовместимых стандартов соединений: может усложнить монтаж оборудования.
Что указать при заказе
- тип арматуры;
- назначение;
- диаметр трубопровода;
- тип присоединения;
- марку нержавеющей стали;
- рабочее давление;
- температуру;
- тип рабочей среды;
- материал уплотнений;
- необходимость ручного или автоматического управления;
- требования проекта, ГОСТ или другой нормативной документации.
Как выбрать арматуру под задачу
| Задача | Подходящий тип |
|---|---|
| Соединить два участка трубы | Муфта, фланец или сварное соединение |
| Изменить направление трубопровода | Отвод или угольник |
| Создать ответвление | Тройник |
| Перейти на другой диаметр | Переход |
| Быстро перекрывать поток | Шаровой кран |
| Подключить резервуар | Ёмкостная арматура и соединительные элементы |
| Регулярно разбирать линию | Резьбовые, фланцевые или быстросъёмные соединения |
| Получить постоянное герметичное соединение | Сварная арматура |
Итог
Нержавеющая трубопроводная арматура используется для соединения труб, изменения направления потока, подключения оборудования, перекрытия среды и обслуживания технологических систем. Резьбовые соединения удобны для разборных узлов, соединительная арматура формирует конфигурацию трубопровода, запорная регулирует или перекрывает поток, а ёмкостная обеспечивает подключение резервуаров и технологических аппаратов.
Выбирать арматуру необходимо по совокупности параметров: рабочей среде, давлению, температуре, диаметру, типу присоединения, марке стали и материалу уплотнений. Такой подход позволяет собрать трубопроводную систему, в которой все элементы совместимы между собой и соответствуют реальным условиям эксплуатации.
