Профильная труба квадратная 80×80 мм: когда «размер подходит»
С квадратом 80×80 часто происходит одна и та же ситуация. На бумаге всё красиво: стойки, перемычки, пару раскосов — и каркас должен стоять как влитой. А на объекте вдруг выясняется, что стойку слегка ведёт, диагонали не сходятся, ворота «живут своей жизнью», а при затяжке болтов рама начинает пружинить. Виноват ли металл? Иногда. Но чаще причина проще: выбрали не тот тип трубы, не ту стенку, или не посмотрели на геометрию до того, как начали резать.

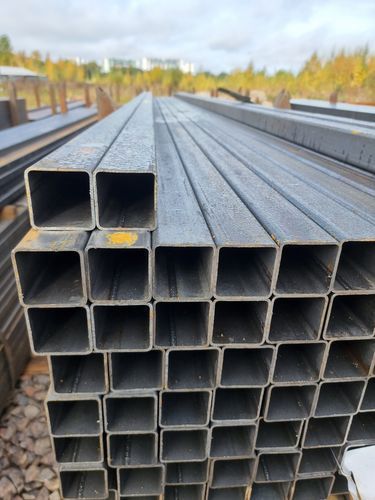

Квадратная профильная труба 80×80 мм относится к замкнутым полым профилям. Это не просто «четыре стенки и пустота внутри». Замкнутая форма хорошо воспринимает изгиб и кручение, удобно стыкуется по плоскостям, её легче выставлять по уровню и прихватывать в узлах. Но этот плюс превращается в минус, если стенки тонкие и сварка выполнена без пауз, если профиль пришёл со скручиванием, или если в проекте заложили одну толщину, а в реальности поставили другую «на всякий случай».
Ниже — разбор без лозунгов. Что бывает у профтрубы 80х80, чем отличается 80×80×6 от 80×80×3, как не промахнуться с выбором, где квадрат уместен, а где лучше искать другое решение. И отдельно — что смотреть при приёмке, чтобы потом не исправлять металл уже на монтаже.
Сечение 80×80: почему именно квадрат и почему именно этот размер
Квадрат выигрывает у круглой трубы в «монтажной логике». Его проще прижимать к плоскости, проще выставлять углы, проще делать стыки «в ноль» без сложных седловидных вырезов. Особенно это ощущается в рамах, стойках, опорах, лестничных маршах, небольших фермах и в ограждающих конструкциях, где важна геометрия.
Размер 80×80 обычно выбирают, когда 60×60 уже кажется мягким, а 100×100 становится избыточным по массе и по узлам. Это промежуточный, но очень рабочий диапазон. При правильной стенке и нормальных связях квадрат 80×80 способен быть «скелетом» для конструкций, которые должны служить спокойно: без постоянных подварок, без подкладок, без вечной борьбы с перекосом.
Какие бывают трубы 80×80 по способу изготовления
В обороте встречаются два основных семейства: сварные гнутые профили и бесшовные. Внутри каждого — свои подвиды, но для выбора обычно достаточно понять базовую идею.
Сварной гнутый профиль делают из листовой или рулонной стали: заготовку формуют в квадрат и сваривают продольным швом. Это самый распространённый вариант для строительных и общеконструкционных задач. Он предсказуем по поставке, удобен по сортаменту и обычно экономичнее.
Бесшовный профиль получают деформацией без продольного сварного соединения. Бывает горячедеформированный и холоднодеформированный. По ощущениям такой металл часто выбирают, когда нагрузка высока, важна циклическая стойкость, либо когда требования к целостности стенки особенно строгие. Но важно помнить: бесшовность не отменяет контроля геометрии и качества поверхности.
Для квадратных труб общего назначения распространён ГОСТ 8639-82. Для профилей, которые применяют именно как элементы строительных конструкций, часто ориентируются на ГОСТ 30245-2003. Встречается и ГОСТ 32931-2015, который описывает профильный прокат для металлоконструкций и задаёт диапазоны размеров и требований. На практике эти документы не «лучше или хуже», они про разную область применения и разные акценты в контроле.
Толщина стенки: то, что действительно меняет поведение 80×80
Снаружи труба всегда 80×80. А внутри различия огромные. Стенка 3 мм и стенка 6 мм — это разные материалы по ощущению, по массе, по тому, как они воспринимают сварку, сверление, удар, и даже по тому, насколько охотно профиль «прощает» монтажные ошибки.
Тонкие стенки хороши там, где нагрузка умеренная и есть нормальные связи. Толстые — когда профиль берёт на себя серьёзную роль: стойка, опора, рама под оборудование, узел с болтовым соединением, конструкция, где возможна динамика. Но есть важная ловушка: если ставить 6 мм там, где по расчёту достаточно 3–4 мм, можно получить избыточную массу, сложные узлы и рост тепловложений при сварке. Каркас станет тяжелее, а точность сборки не улучшится автоматически.
По опыту, самая частая ошибка — «перестраховаться стенкой», а потом удивляться, почему конструкцию трудно выставить и почему сварка тянет металл сильнее, чем ожидали.
80×80×6: когда это действительно разумно
Труба квадратная 80x80x6 — это уже уверенный конструкционный элемент. Её выбирают, когда в узлах ожидаются большие усилия, когда важна устойчивость к локальным вмятинам, когда предполагаются отверстия под болты и есть риск смятия стенки, или когда каркас работает не только «на картинку», а на реальную нагрузку.
Часто 80×80×6 появляется в рамах под тяжёлые двери и ворота, в опорах навесов, в стойках под площадки, в элементах, которые держат оборудование, и в конструкциях, где возможны вибрации. Там, где тонкую стенку можно нечаянно повредить при монтаже, 6 мм даёт спокойствие. Не абсолютное, но заметное.
Есть и обратная сторона. Резать и сверлить 6 мм сложнее, чем 3 мм. Узлы требуют аккуратности. Если сваривать без понимания последовательности швов, квадрат может «повести» не хуже тонкой трубы — просто он будет сопротивляться сильнее, а значит, и внутренние напряжения будут выше. То есть сила без дисциплины не помогает.
Сталь, сертификаты и маркировка: что реально важно, а что просто набор букв
Для профтрубы 80х80 чаще всего используют углеродистые и низколегированные конструкционные стали. В документах нередко встречаются Ст3 и 09Г2С, иногда — аналоги и европейские обозначения вроде S355. Смысл не в названии, а в том, чтобы сталь соответствовала задаче по прочности, свариваемости и работоспособности в условиях эксплуатации.
В практике поставок «Металлобаза Волхонка» нормальным считается, что металл сопровождается сертификатами и понятной идентификацией партии. Маркировка обычно опирается на ГОСТ 7566: там указывают размер, плавку, партию, массу пачки, отметку контроля. Это не бюрократия ради бумаги. Это способ понимать, что именно вы поставили в конструкцию, и почему оно работает так, а не иначе.
Кстати, про допуски по толщине. У профильных труб контроль стенки имеет нюанс: измерения в зоне углов и в зоне прямых стенок могут отличаться по смыслу. Углы — это зона гиба, там металл уже «перетекал». Поэтому оценивать нужно так, как это предусмотрено нормативной логикой, а не как удобнее под линейку.
Геометрия и допуски: на что смотреть при приёмке партии 80×80
Хорошая приёмка — это не лаборатория, а несколько правильных действий. И лучше сделать их сразу, пока металл ещё не порезан и не превратился в десятки заготовок.
- Проверить наружный размер по нескольким точкам и по двум направлениям, чтобы понять, не «играет» ли квадрат.
- Измерить толщину стенки на прямых участках и сравнить с документами по партии.
- Оценить прямолинейность и скручивание по длине: достаточно положить трубу на ровные опоры и посмотреть, как она себя ведёт в плоскости.
- Осмотреть продольный шов и поверхность на вмятины, надрывы, глубокие риски и следы коррозии.
Отдельно стоит посмотреть на «квадратность» углов. Даже небольшое отклонение от 90 градусов может сделать сборку нервной: рама начнёт тянуться по диагонали, и дальше либо подкладки, либо перекройка. Это особенно заметно на больших прямоугольных контурах, где суммарная ошибка копится.
Ориентиры по массе и жёсткости для 80×80
Ниже — таблица, которая помогает при комплектации и планировании: сколько примерно весит метр разных стенок и как растёт момент инерции. Значения ориентировочные, рассчитаны по простым формулам для квадратной трубы без учёта влияния радиусов закругления углов. В реальности масса может быть чуть ниже, а геометрия влияет сильнее, чем кажется.
| Стенка, мм | Теоретическая масса, кг на 1 м | Момент инерции I, см⁴ (ориентир) | Как это ощущается в работе |
|---|---|---|---|
| 2 | ≈ 4,90 | ≈ 63 | лёгкие рамы, аккуратная сварка, чувствительно к перегреву |
| 3 | ≈ 7,25 | ≈ 91 | универсальный вариант для каркасов при нормальных связях |
| 4 | ≈ 9,55 | ≈ 117 | жёстче в узлах, лучше переносит отверстия и монтажные нагрузки |
| 5 | ≈ 11,78 | ≈ 141 | для стоек и рам с заметным запасом, требует дисциплины по сварке |
| 6 | ≈ 13,5–14,0 | ≈ 163 | ответственные узлы, высокая устойчивость к вмятинам и смятию стенки |
Жёсткость растёт вместе с I, но важно помнить: в реальной конструкции работает не только сечение, а вся система. Два одинаковых квадрата ведут себя по-разному, если в одном случае есть раскосы и нормальные узлы, а в другом — длинный пролёт без связей и «плавающие» соединения.
Сварка, резка, сверление: бытовые правила, которые на самом деле инженерные
Квадрат 80×80 удобен в сварке тем, что плоскости широкие и доступные. Но именно из-за ширины стенки легко перегреть металл в одном месте и получить коробление. Рабочий подход простой: точная подгонка, прихватки, затем короткие участки шва с чередованием сторон. Если стенка 3 мм и тоньше, особенно важно не «вести» длинную непрерывную дорожку — прожог и деформация появляются быстро.
Для стенки 6 мм чаще используют более уверенные режимы и электроды под задачу, но тут возникает другой риск: чрезмерное тепловложение в узле. Если узел тяжёлый, полезно дать металлу остывать, не закрывать весь контур швом за один проход и не пытаться «дожать» геометрию нагревом. Так делают, да. Потом удивляются трещинам по краю шва.
Резка тоже влияет на результат. При резе абразивом лучше контролировать перпендикулярность и обязательно убирать заусенцы. Острая кромка — это не только про руки. Это место, где защитное покрытие держится хуже и где коррозия стартует раньше. На толстых стенках нередко забывают снять фаску, и тогда шов ложится некрасиво, с недостаточным проплавлением в корне. Вроде мелочь, но узел работает именно там, внутри.
Крепёж и соединения: где квадрату нужна помощь
Болтовые соединения на квадратном профиле удобны, но требуют усиления, если нагрузка серьёзная. При стенке 3 мм отверстия под болты могут стать зоной смятия, особенно при динамике. В таких случаях спасают накладки, шайбы увеличенного диаметра, фланцы, косынки. Стенка 6 мм устойчивее, но и тут не стоит рассчитывать, что металл «сам всё простит».
Если узел разъёмный, полезно заранее продумать, где будет допуск на монтаж и где нужна жёсткая фиксация. Слишком «свободные» отверстия облегчают сборку, но в эксплуатации могут дать подвижность. А подвижность там, где её не ждали, быстро превращается в износ.
Где квадрат 80×80 лучше не использовать
Есть ситуации, где квадрат берут по привычке, а потом жалеют. Например, когда профиль предполагается как элемент, через который будет постоянно идти жидкость или газ под давлением: конструкционная труба и трубопроводная дисциплина — разные вещи. Ещё один пример — агрессивная среда без защиты. Чёрная сталь в постоянной влаге проживёт меньше, чем ожидают, даже если стенка толстая. Толщина даёт запас по прочности, но не даёт иммунитет от коррозии.
Иногда квадрат ставят как одиночную стойку без связей, на большой высоте, рассчитывая на «жёсткость сечения». Здесь стоит остановиться и подумать: устойчивость стержня определяется не только толщиной стенки, но и закреплением, эксцентриситетами, наличием ветровой нагрузки, и тем, как сделан узел в основании. В таких местах разговор лучше вести не «какую трубу взять», а «какую схему сделать».
Про выбор без суеты
Если честно, хороший выбор 80×80 начинается с трёх вопросов: что именно держит профиль, как он закреплён, и какая среда вокруг. Дальше уже выбирают стенку и тип изделия. Когда нужно купить профтрубу 80×80 под конкретный узел, спокойнее опираться на проект или хотя бы на схему с понятными пролётами и связями, чем на ощущение «пусть будет потолще». А когда сравнивают варианты, цена за метр — не единственный параметр: важнее соответствие ГОСТ, геометрия партии, качество шва и наличие сертификатов.
В результате квадратная профильная труба 80×80 мм хорошо работает там, где любят аккуратность. Ровные заготовки, чистый рез, нормальные прихватки, понятные узлы, защита поверхности по условиям эксплуатации — и конструкция получается собранной. Без нервов. С ощущением порядка, когда всё стоит на своих местах и не требует постоянного внимания.
