Металлический уголок: виды, особенности, классификация и применение
Металлический уголок — один из базовых элементов фасонного проката. Его узнают по Г-образному сечению: две полки сходятся под прямым углом и образуют естественное ребро жёсткости. За счёт формы уголок хорошо работает на изгиб, локальное усиление и кручение, поэтому его используют и в крупном строительстве, и в производстве оборудования, и в частных проектах — от каркасов до ограждений.
Главное преимущество уголка в том, что при относительно небольшой металлоёмкости он даёт заметную прибавку к жёсткости узла. Там, где лист или полоса потребовали бы утолщения, уголок часто решает задачу проще: усиливает кромку, задаёт геометрию, стабилизирует угол, служит монтажной базой под крепёж или сварку.
Конструкция и основные свойства
Конструктивно уголок — это профиль с двумя полками (гранями), расположенными под углом 90°. Полки могут быть одинаковой ширины или разной. Толщина полок и радиусы внутреннего сопряжения зависят от способа производства и сортамента. Геометрия уголка влияет на то, как он воспринимает нагрузку в узле: чем шире полка и больше толщина, тем выше несущая способность и устойчивость к деформациям.
Типовые эксплуатационные качества стального уголка:
- жёсткость за счёт ребра (угол работает как усиление кромки);
- хорошая свариваемость и удобство механической обработки (резка, сверление);
- универсальность — подходит для рам, связей, подкосов, опор, обрамлений;
- возможность выбора материала и защиты от коррозии под условия эксплуатации.
Классификация металлических уголков
1) По форме полок
По геометрии различают два основных типа:

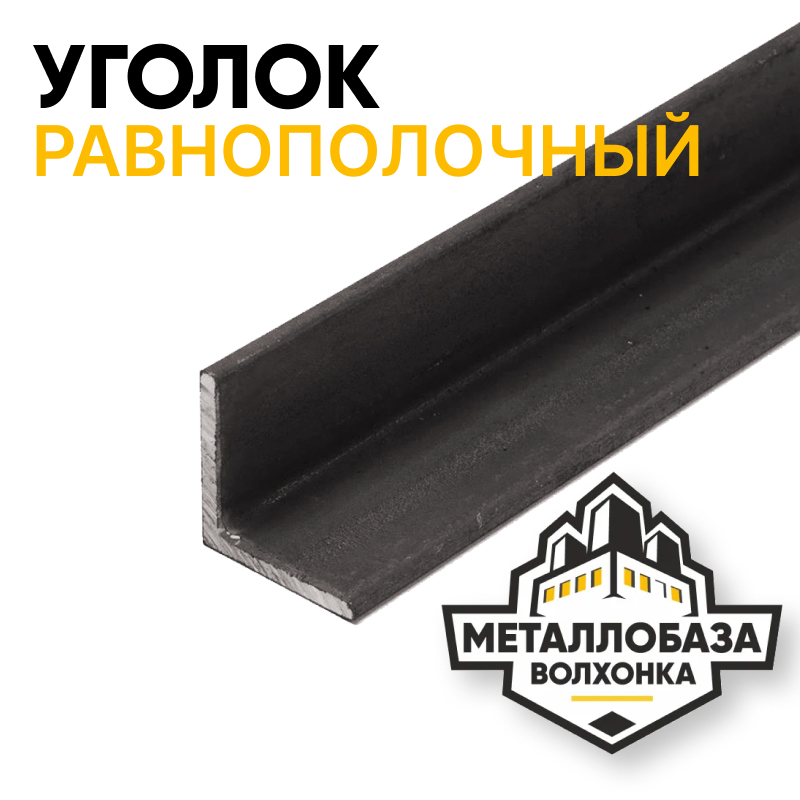

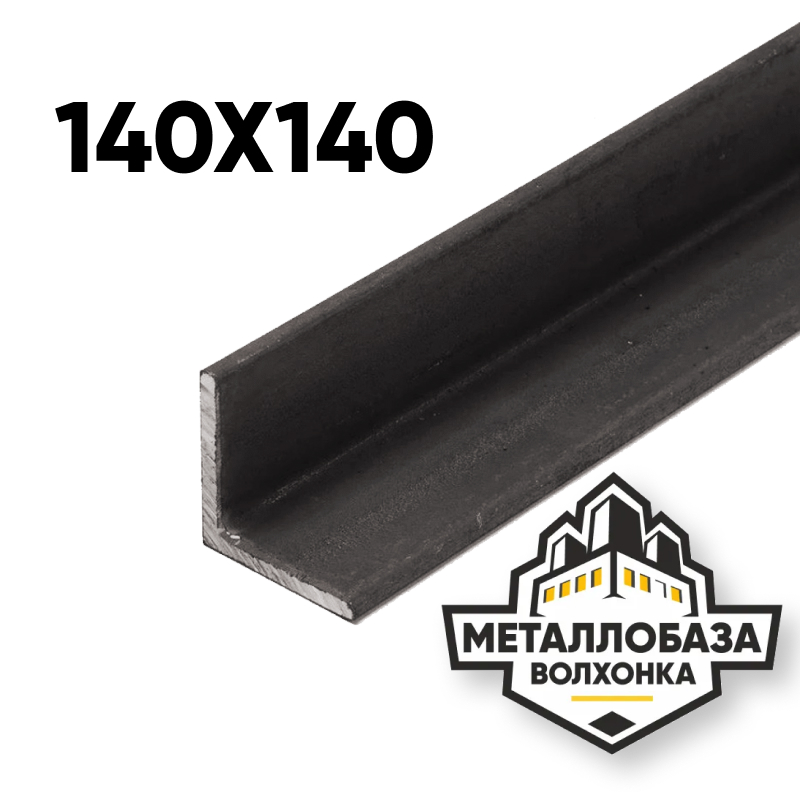

- равнополочный уголок — ширина обеих полок одинаковая. Такой профиль воспринимает нагрузку более симметрично, поэтому его часто применяют в универсальных узлах, каркасах, связях и опорах, где направление усилий может меняться;
- неравнополочный уголок — одна полка шире другой. Его выбирают, когда нужно усиление в одном направлении или требуется удобная монтажная база: например, при обрамлении проёмов, усилении кромок, изготовлении рам сложной формы и узлов с неравномерным распределением нагрузки.
2) По технологии производства
Способ изготовления напрямую влияет на точность геометрии, внешний вид и допустимые нагрузки.
- горячекатаный уголок получают прокаткой разогретой заготовки на стане. Как правило, он обладает высокой прочностью и стабильной геометрией, хорошо переносит изгиб и кручение, подходит для несущих металлоконструкций. Поверхность может иметь следы окалины — это нормально для горячего проката;

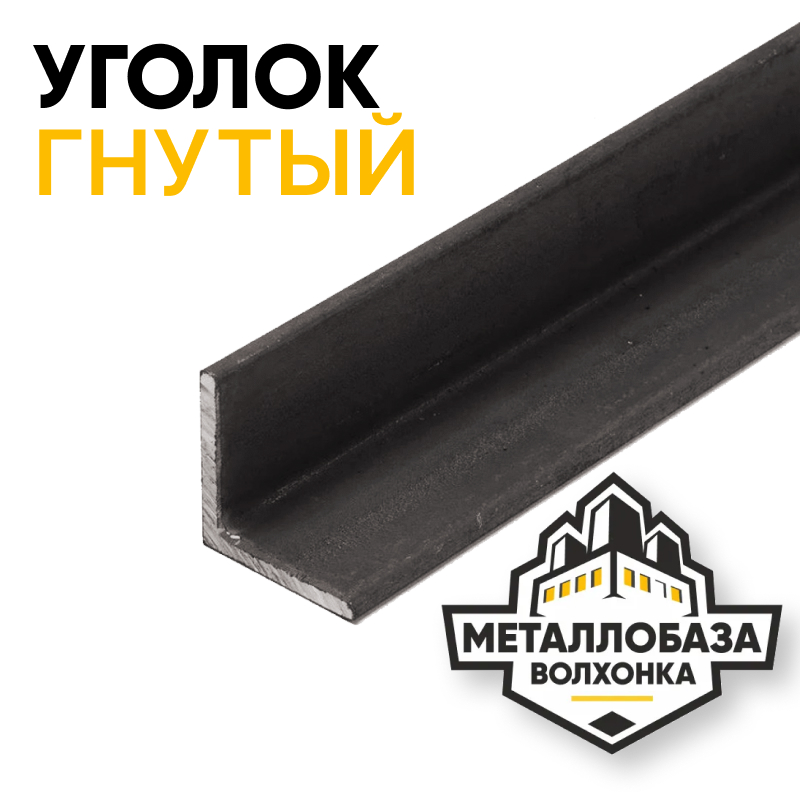

- гнутый (холодногнутый) уголок изготавливают гибкой полосы или листовой заготовки на профилегибочном оборудовании без нагрева. В месте сгиба обычно есть характерное закругление. Такой уголок чаще выбирают для лёгких каркасов, облицовок, мебели, декоративных и монтажных задач, где важны аккуратный внешний вид и точность, но экстремальные нагрузки не являются определяющими.
3) По материалу
Наиболее распространённые материалы для изготовления уголка:
- углеродистые стали обычного качества (например, семейство Ст3 и близкие по назначению) — универсальный вариант для строительства и производства. Такие уголки доступны, прочны и хорошо свариваются, но требуют защиты от коррозии при эксплуатации во влажной среде или на улице;
- низколегированные стали (например, 09Г2С и аналоги) — применяются, когда важны повышенная прочность, работа на морозе, стойкость к нагрузкам и стабильность свойств. Актуальны для наружных конструкций и ответственных объектов;
- нержавеющие стали — выбирают при высокой коррозионной активности среды (влага, реагенты, санитарные требования), а также в дизайнерских проектах, где важен внешний вид без окраски.
4) По точности изготовления и длине
Уголки могут отличаться классом точности (допусками по размерам и отклонениями формы), а также вариантом поставки по длине:
- мерная длина — удобно для планового монтажа и серийной резки;
- кратная мерной — оптимально под типовые раскрои;
- немерная — часто выбирают, когда важна экономичность и допустим дальнейший раскрой на объекте.
Нормативные документы и ГОСТ
Чтобы уголок можно было точно заложить в проект и корректно рассчитать расход, применяют стандарты, которые фиксируют сортамент, допуски и требования к качеству. В практике чаще встречаются:
- ГОСТ 8509-93 — уголки стальные равнополочные горячекатаные (сортамент);
- ГОСТ 8510-86 — уголки стальные неравнополочные горячекатаные (сортамент);
- ГОСТ 19771-93 — уголки стальные равнополочные гнутые (сортамент);
- ГОСТ 19772-93 — уголки стальные неравнополочные гнутые (сортамент).
Наличие продукции по ГОСТ удобно для закупки и контроля: размеры и теоретическая масса привязаны к таблицам сортамента, проще проверять поставку и планировать логистику. Если уголок произведён по техническим условиям, важно заранее уточнить допуски и требования к качеству поверхности, чтобы избежать расхождений с проектом.
Размеры уголка: какие параметры важны
При выборе типоразмера ориентируются на три ключевых параметра: ширина полок, толщина и длина. Для равнополочного уголка обычно указывают «b×b×t», для неравнополочного — «b1×b2×t». Пример обозначения: уголок 50×50×5 или уголок 63×40×5.
Что означает каждый параметр:
- ширина полки — влияет на жёсткость и удобство монтажа (площадь опирания, место под отверстия/крепёж);
- толщина — определяет несущую способность, массу и устойчивость к локальным деформациям;
- длина — влияет на раскрой, количество стыков и отходов при изготовлении конструкции.
В сортаменте встречаются как небольшие размеры для мебели и лёгких каркасов, так и крупные типоразмеры для несущих узлов и металлоконструкций. Для горячекатаного уголка диапазоны обычно шире, чем для гнутого, а допустимые толщины могут быть значительно больше.
Как читать маркировку и что проверять при приёмке
Чтобы закупка была предсказуемой, полезно уметь «прочитать» позицию из спецификации. Типовая запись включает: типоразмер, стандарт, марку стали, класс точности и длину. Например: «уголок 50×50×5, ГОСТ 8509-93, сталь Ст3, длина 6 м». В этой строке уже есть всё, что влияет на применяемость: геометрия, норматив, материал и формат поставки.
При приёмке партии обычно делают быстрый контроль:
- визуальный осмотр (трещины, расслоения, сильные забоины, дефекты поверхности);
- проверка геометрии полок и толщины выборочно (штангенциркуль/микрометр);
- проверка прямолинейности и отсутствия критических «винтов»;
- сверка маркировки, сертификата/паспорта качества и соответствия ГОСТ.
Сферы применения: где уголок особенно эффективен
Уголок используют как универсальный конструкционный элемент — в узлах, где нужна жёсткость, прямой угол, усиление кромки или надёжная опора под крепёж.
Строительство и металлоконструкции
- каркасы зданий и сооружений, связи, раскосы, подкосы;
- обрамление проёмов, усиление кромок и узлов;
- лестницы, площадки, ограждения, перила (в том числе как несущая основа под настил);
- фермы, прогоны, элементы рам и несущих систем (при корректном расчёте).
Машиностроение и промышленное производство
- рамы, основания, опоры оборудования, технологические стойки;
- корпуса, кожухи и монтажные каркасы;
- стеллажи, верстаки, шкафы и складское оборудование.
Быт, мебель и малые архитектурные формы
- каркасы стеллажей, полок, рабочих столов, стоек;
- теплицы, навесы, ворота, калитки, ограждения;
- декоративные рамы, элементы интерьера, защитные накладки на углы.
Как выбрать уголок под задачу
Выбор начинается не с «какой уголок взять», а с ответа на три вопроса: какая нагрузка, какие условия среды и какой способ соединения будет применяться (сварка, болты, анкера, заклёпки).
Практический алгоритм выбора
- Определите роль в конструкции: несущий элемент, усиление кромки, каркас, монтажная база, декоративная деталь.
- Выберите тип по технологии: для несущих и нагруженных узлов чаще берут горячекатаный; для лёгких каркасов и точных/декоративных работ — гнутый.
- Определите геометрию: равнополочный для универсальной работы, неравнополочный — когда нужна «сильная» сторона или удобная полка под крепёж.
- Подберите материал: углеродистая сталь для стандартных условий, низколегированная — для улицы и морозов, нержавеющая — для влажных и агрессивных сред.
- Заложите защиту: оцинковка, грунт/окраска или применение коррозионностойкой стали в зависимости от эксплуатации.
Если конструкция уличная или эксплуатируется во влажной зоне, защиту от коррозии лучше рассматривать как обязательную часть решения. Для интерьера и сухих помещений зачастую достаточно грунта и окраски. Для пищевых, медицинских и химических задач чаще выбирают нержавеющий уголок, поскольку важна не только стойкость, но и санитарность поверхности.
Соединение и монтаж: что учитывать
Уголок удобен тем, что его легко соединять разными способами. В практике применяют сварные и болтовые соединения. Сварка даёт монолитный узел, но требует контроля качества шва и правильного подбора режима. Болтовые соединения удобны для разборных конструкций и монтажа на объекте, но требуют грамотного подбора отверстий, шайб, класса прочности крепежа и защиты от коррозии в зоне крепления.
Независимо от способа, важно избегать перегрева и прожогов (для тонких уголков), а также не допускать сильных ударных деформаций по полкам, чтобы не «увести» геометрию и не получить проблемы при сборке.
Хранение и эксплуатация

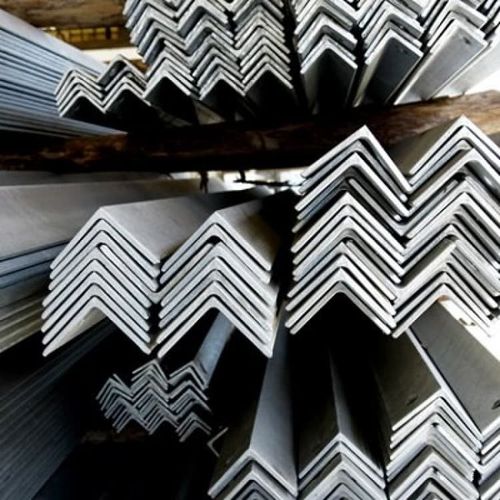

Чтобы уголок сохранил геометрию и поверхность, его хранят на ровных подкладках, исключая контакт с грунтом и длительное воздействие влаги. При складировании желательно использовать прокладки между рядами, а при хранении на улице — укрытие, которое защищает от осадков и конденсата. У оцинкованных и окрашенных изделий важно не повреждать защитный слой: царапины и сколы ускоряют коррозию в точках повреждения.
Частые вопросы
Что выбрать: равнополочный или неравнополочный?
Если нужна универсальность и симметричная работа в узле — чаще выбирают равнополочный. Если есть «приоритетное» направление нагрузки или нужна широкая монтажная полка — удобнее неравнополочный.
Горячекатаный или гнутый?
Для несущих металлоконструкций и нагруженных рам чаще берут горячекатаный. Для лёгких каркасов, мебели, декоративных изделий и монтажных задач подходит гнутый, особенно когда важны аккуратность поверхности и точная геометрия по месту.
Нужно ли покрытие?
Для улицы и влажных зон — да, обычно требуется оцинковка или лакокрасочная защита. Для сухих помещений покрытие может быть упрощённым, но защита всё равно полезна, если возможны перепады влажности и конденсат.
Вывод
Металлический уголок — простой по форме, но очень сильный по функциональности элемент фасонного проката. Он усиливает конструкции, задаёт геометрию узлов и позволяет собирать прочные каркасы с разумной металлоёмкостью. Разнообразие по полкам, способу производства, маркам стали и покрытиям даёт возможность подобрать уголок под конкретные условия — от бытовых задач до промышленных металлоконструкций. Правильный выбор типоразмера, материала и защиты от коррозии обеспечивает долговечность и стабильную работу конструкции на протяжении многих лет.
