Соединение железобетонных изделий и монолитных конструкций почти всегда требует металлических «посредников». Бетон сам по себе не приваривается, а клеевые и «цементные» способы, которые иногда уместны в кладке, в узлах с серьезной нагрузкой работают плохо или не работают вовсе. Поэтому в строительстве широко применяются закладные детали — элементы, которые заранее (или при дооснащении) создают точку крепления для сварки, болтового соединения, монтажа оборудования и фиксации металлоконструкций к бетону.
Ниже — системный разбор: что такое закладные детали, какими они бывают, как устроены, из каких материалов изготавливаются, как подбирать габариты и анкера, как выполняют монтаж в каркас/опалубку и какие ошибки чаще всего приводят к трещинам, вырыванию анкеров и «несовпадению» узлов на объекте.
Закладная деталь — это металлический элемент, который размещают внутри бетонного/железобетонного изделия или фиксируют к нему так, чтобы получить надежный узел соединения с металлом: можно приварить профиль, закрепить болтами оборудование, «подтянуть» два блока друг к другу или организовать такелажную точку для подъема. В большинстве случаев закладная состоит из опорной пластины (плашки) и анкерных элементов (стержней, шпилек, анкеров), которые уходят в тело бетона и передают усилия в массив.
Классический пример — две плиты, которые нужно соединить сваркой. В плите заранее предусмотрены металлические пластины со стержнями: пластина остается доступной на поверхности, а стержни работают как анкера внутри бетона. Другой пример — подъемные петли (рымы), которые ставят для монтажа и перемещения тяжелых ЖБ изделий. Третий пример — фундаментные закладные под опоры освещения или металлические стойки: сам столб можно закрепить болтами к фланцу, не заглубляя его в грунт.
По сути, закладная — это «точка силы»: место, где бетон начинает «дружить» с металлом по правилам прочности и монтажной технологичности.
Типы закладных деталей и особенности монтажа
В отличие от стандартных метизов, закладная деталь не имеет единственной «универсальной» формы. Ее геометрия, количество анкеров, ориентация стержней, толщина пластины и способ фиксации выбираются под узел, нагрузки и технологию монтажа. Поэтому закладные классифицируют сразу по нескольким признакам.
По конструктивному исполнению

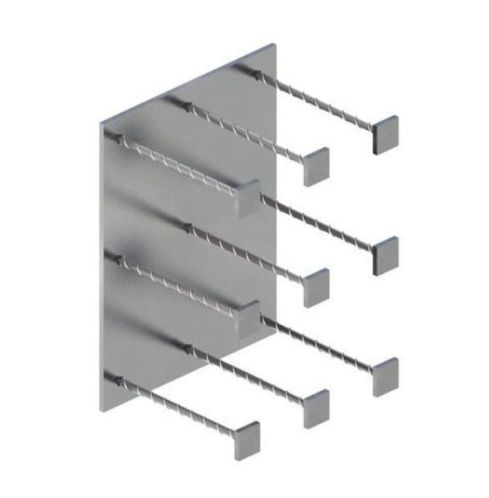

- Открытые — опорная пластина доступна снаружи, анкера уходят в бетон с одной стороны. Это самый распространенный тип для крепления металлоконструкций и монтажных узлов.

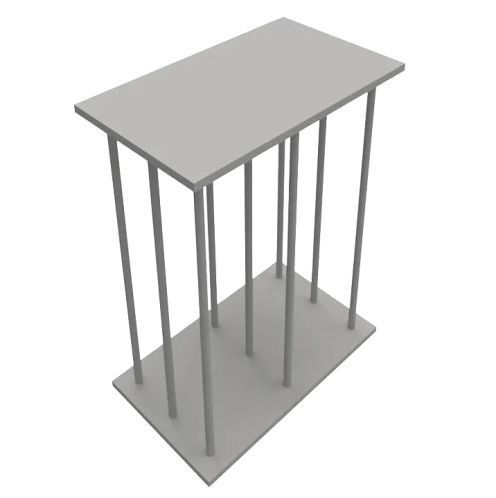

- Закрытые — могут иметь две пластины или конфигурацию, при которой металлическая часть почти полностью уходит в бетон. Применяются там, где важна работа на выдергивание/сдвиг и повышенная несущая способность узла.
По расположению анкерных стержней относительно пластины

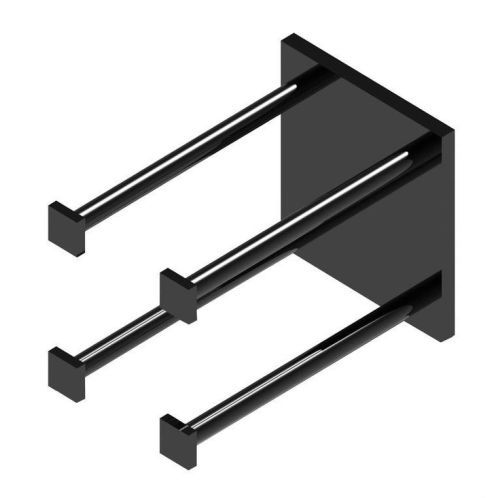

- Перпендикулярные — стержни уходят в бетон под 90° к пластине. Удобны и понятны, но в ряде узлов уступают наклонным по устойчивости к вырыву и «раскачиванию».
- Параллельные — анкера расположены вдоль пластины. Могут применяться для специальных узлов, где работают на сдвиг и распределение усилия.
- Наклонные — анкера вводят в бетон под углом (часто в разные стороны). Это повышает сопротивление вырыванию и улучшает работу при парусности/изгибе.
- Комбинированные — сочетание ориентаций в одном изделии, когда узел воспринимает сложную систему нагрузок.
По назначению
В практике удобно выделять несколько «понятных» групп, которые часто встречаются в задачах частного и промышленного строительства:
- подъемные (рымы, петли) — для такелажа и монтажа ЖБ изделий;
- скрепляющие — для соединения двух монолитов/блоков между собой;
- опорные — для установки стоек, колонн, столбов, фланцевых узлов, мачт, опор освещения;
- соединительные — для крепления металлических элементов к бетону (перила, закладные под ворота, навесы, кронштейны, фасадные системы и т.д.).
Конструкция
Типовая закладная включает два ключевых элемента:
- Опорная пластина (плашка) — то, что остается доступным после бетонирования. На нее затем варят металл, крепят болтами, фиксируют элементы конструкции.
- Анкерная часть — стержни/шпильки/арматура, которая обеспечивает сцепление с бетоном и передает усилия в массив.
Плашка может быть квадратной, прямоугольной, круглой, ромбовидной, трапециевидной — форма выбирается по компоновке узла. В пластине часто делают отверстия: под болты, под проход шпилек, для технологических целей (например, контроль заполнения бетоном или выход воздуха при вибрировании).
Анкерные стержни могут быть выполнены из гладкой арматуры или периодического профиля. Периодический профиль зачастую предпочтительнее по сцеплению с бетоном. Иногда используют шпильки с резьбой, а в специальных случаях — анкера с гильзой, разжимным элементом, химические анкера (при дооснащении существующих конструкций).
Важный момент: закладная — это не просто «пластина на бетоне». Ее несущая способность определяется совместной работой анкеров, бетона в зоне анкеровки и сварного шва между анкерами и пластиной. Поэтому в производственных условиях большое внимание уделяют качеству сварки, геометрии и контролю швов.
Материалы изготовления
Для закладных деталей применяют конструкционные стали и арматурные стали, а выбор зависит от:
- нагрузок (сдвиг, выдергивание, изгиб, циклические воздействия);
- температурных условий эксплуатации;
- коррозионной среды (улица, влажные помещения, контакт с агрессивными средами);
- требований проекта и нормативов.
На практике часто встречаются стали «обычных» групп для пластин и арматурные стали для анкеров. Для низких температур требования обычно жестче именно к анкерным стержням: при сильных морозах часть сталей и тип арматуры могут быть ограничены. Также учитывают, что гладкая горячекатаная арматура в некоторых диапазонах температур и диаметров может быть нежелательна — это связано с рисками хрупкого разрушения и снижением надежности сцепления/работы в бетоне.
Антикоррозионная защита открытых частей (плашки, выступающие элементы) выполняется грунтованием, окраской или оцинкованием. На объектах с повышенными требованиями к долговечности возможно горячее цинкование. При этом важно помнить о технологических нюансах: оцинковка меняет требования к последующей сварке (в зоне шва покрытие выгорает, нужны правильные режимы и зачистка), а также влияет на стоимость.
Размеры
Размеры закладных деталей в капитальном строительстве задаются проектом и сериями, а также регламентируются стандартами по сварным соединениям, допускам и общим требованиям к изделиям для ЖБ конструкций. На практике параметры зависят от:
- типа конструкции (плита, колонна, стена, фундаментный блок, ростверк);
- толщины и класса бетона;
- положения узла относительно края изделия;
- нагрузок и направления усилий;
- схемы анкеров (количество, диаметр, глубина заделки, угол ввода).
Если говорить «человеческим» языком, то увеличение толщины пластины и диаметра анкеров почти всегда повышает запас прочности, но это не отменяет необходимости правильного расположения: закладная, поставленная слишком близко к краю, может спровоцировать раскалывание бетона, а анкера с неправильным углом и малой глубиной — вырыв.
Особенности анкерных соединений с закладными деталями
Самая важная часть узла — это анкеровка. Закладная деталь работает надежно, когда усилия корректно передаются с пластины через анкера в бетон и дальше в массив конструкции. На что смотрят в первую очередь:
- нагрузка на выдергивание (когда деталь пытается «вырваться» из бетона);
- нагрузка на сдвиг (когда деталь «срезает» вдоль поверхности);
- изгибающий момент (когда узел пытается провернуться);
- парусность и динамика (ворота, навесы, консоли, мачты, вибрации).
По этой причине в узлах с парусностью (навесы, высокие стойки, элементы ограждений, ворота) часто применяют наклонные анкера, разведенные в разные стороны. Такая геометрия делает вырывание анкеров намного сложнее: бетону приходится разрушаться по более сложной траектории, а усилия распределяются не только на «чистый» вырыв, но и на сжатие/упор в массив.
В узлах со сравнительно «спокойной» работой (например, крепление элементов, которые встают в распор с двух сторон) можно обойтись более простой схемой. Но если есть сомнения, безопаснее закладывать больший запас в анкеровке и не экономить на количестве стержней.
Сквозные и поверхностные решения при дооснащении
Если закладные не были предусмотрены при изготовлении ЖБ элемента, приходится делать крепление по готовому бетону. Здесь два основных подхода:
- Поверхностный: анкера устанавливаются в просверленные отверстия на заданную глубину. Это может быть арматурный стержень с обваркой, механический разжимной анкер или химическая анкеровка.
- Сквозной: отверстие проходит элемент насквозь, и соединение выполняют через стяжку (шпильку/анкер) с пластинами и гайками с двух сторон. Такой вариант обычно надежнее по удержанию, но не всегда возможен технологически и конструктивно.
При разжимных анкерах важно соблюдать диаметр и глубину отверстия: анкер должен работать своим распорным механизмом, а не «вклиниваться» случайно. При арматурных штырях иногда применяют отверстие чуть меньшего диаметра для более плотной посадки, но это требует аккуратности и понимания, как поведет себя бетон в зоне сверления.
Нюансы установки закладных деталей
Монтаж закладных — это не только «поставить железку в бетон». Ошибки на этом этапе приводят к самым неприятным последствиям: несовпадение узлов на монтаже, невозможность сварки/установки металла, трещины, отрыв закладной при нагрузке, разрушение кромок и сколы защитного слоя.
Что обязательно контролировать
- Позиционирование: координаты, высотная отметка, разворот пластины. Даже небольшое смещение может сорвать монтаж металлоконструкции.
- Удаление от края: слишком близко к кромке — высокий риск откалывания бетона при выдергивании/изгибе.
- Чистота поверхности: плашка должна быть чистой для последующей сварки или болтового монтажа.
- Жесткая фиксация перед бетонированием: закладная не должна «гулять» при вибрировании и укладке смеси.
- Качество сварки анкеров: непровары, поры, подрезы — это слабое место, особенно в подъемных и высоконагруженных узлах.
Три базовых сценария установки
- Приварка к арматурному каркасу до заливки бетона. Это один из самых надежных вариантов, потому что закладная становится частью каркаса и меньше риск смещения.
- Крепление к опалубке (кондукторами/фиксаторами) с последующим бетонированием. Важно обеспечить, чтобы пластина оставалась в проектной плоскости и не «утонула».
- Погружение в свежий бетон до схватывания (для небольших деталей). Подходит не всегда и требует удержания геометрии до набора бетоном первичной прочности.
Подъемный рым
Подъемный рым (или подъемная петля) — это закладная, работающая на наиболее «жестком» режиме: на нее действует нагрузка, сопоставимая с весом изделия, а иногда и выше (с учетом динамики подъема, рывков, углов строповки). Поэтому к рымам предъявляют повышенные требования по надежности.
Что критично для подъемного узла:
- цельность элемента (лучше гнутый цельный пруток, чем сварка из нескольких частей);
- качество сварных швов в узле крепления к пластине/каркасу;
- глубина и схема анкеровки (чтобы усилие не вырвало закладную из бетона);
- удаление от края изделия (рымы близко к кромке резко повышают риск раскола).
Если подъемный узел «добавляют» на готовое изделие, простые решения (вроде «забить арку в бетон») являются самыми рискованными. В таких случаях применяют усиленные схемы: проходные элементы, привязку к арматурному каркасу (если конструктивно возможно), наклонную анкеровку, увеличение числа анкеров и контроль фактического состояния бетона.
Скрепляющая
Скрепляющие закладные детали используются, когда нужно соединить два бетонных элемента между собой: плиты, блоки, части монолита при ремонте или усилении. Принцип простой: создать узел, который сможет передать усилия между элементами через металл.
Два распространенных варианта:
- Сквозная стяжка: анкера/шпильки проходят элемент насквозь, с двух сторон ставятся пластины и выполняется стяжка гайками или сварка. Это обычно самый надежный способ, если он допустим конструктивно.
- Односторонняя анкеровка: закладная крепится в отверстиях на заданную глубину. Здесь часто используют механические анкера повышенной прочности или анкерные стержни с обваркой.
Скрепляющие решения часто применяют и при восстановлении монолита с трещинами: стяжка «собирает» конструкцию и снижает раскрытие трещин. Но важно понимать, что это инженерная задача: без оценки причин трещинообразования и без корректной схемы усиления можно получить временный эффект или создать новые зоны концентрации напряжений.
Опорная
Опорные закладные нужны, когда бетонная часть является основанием для стойки, колонны, столба, мачты, рамы, навеса или другого элемента, который должен быть закреплен надежно и часто — с возможностью демонтажа. Типовой вариант — фланцевая закладная: в бетон уходит «тело» (труба/анкерный блок), а сверху остается фланец с отверстиями или шпильками под гайки.
Преимущества фланцевых опорных решений:
- монтаж и демонтаж без разрушения бетона;
- возможность регулировки (подтяжка гаек, выравнивание по уровню);
- удобство обслуживания (замена стойки, ремонт, перенос).
Для навесов и конструкций с парусностью важен не столько «вертикальный вес», сколько ветровые нагрузки и моменты. В таких случаях опорная закладная должна иметь схему анкеровки, устойчивую к вырыванию и раскачиванию: наклонные анкера, достаточное число стержней, корректные отступы от кромок и качественная фиксация в бетоне.
В частном строительстве популярный сценарий — закладные под стойки забора и ворот. Часто проще сначала залить фундамент и вывести закладные пластины, а уже потом приварить стойки, чем выставлять стойки «в мокром бетоне» и ловить геометрию по месту.
Соединительная
Соединительные закладные детали — это «точки крепления» для присоединения металла к бетону: кронштейны, рамы, перила, крепление секций ограждения, элементы ворот, подвесы, технологические площадки. В этой группе особенно важны два фактора: направление усилий и наличие динамики.
Если крепление работает «в распор» (например, секция ограждения закрепляется с двух сторон), нагрузка на вырыв обычно ниже, и можно использовать более простые закладные. Но если узел работает как консоль (ворота, навес, кронштейн с выносом), нагрузка многокомпонентная: сдвиг, вырыв, момент. Здесь простые прямые анкера без запаса могут оказаться слабым звеном.
Для ворот и подвижных узлов добавляется цикличность: тысячи открываний/закрываний создают усталостные воздействия. Поэтому соединительные закладные под ворота и тяжелые консольные элементы делают более «богатыми» по анкерамке, а в ряде случаев — привязывают к внутреннему каркасу (например, к трубе внутри бетонной опоры), чтобы нагрузка распределялась не только по бетону, но и по внутреннему металлу.
Краткая шпаргалка по выбору типа закладной
| Задача | Что важно | Что обычно выбирают |
|---|---|---|
| Поднять ЖБ изделие | Динамика, вес, качество шва, отступ от кромки | Подъемные петли/рымы с надежной анкеровкой и контролем сварки |
| Соединить два блока | Работа на стяжку/сдвиг, доступ с двух сторон | Сквозные стяжки или усиленные анкера при одностороннем доступе |
| Поставить опору/столб | Момент, парусность, возможность демонтажа | Фланцевые опорные закладные, наклонные анкера под ветровую нагрузку |
| Закрепить кронштейн/ворота | Консоль, цикличность, сложные нагрузки | Соединительные закладные с запасом по анкерамке, привязка к каркасу при возможности |
Частые ошибки и как их избежать
- Закладная слишком близко к краю. Итог: сколы, трещины, вырывание. Решение: выдерживать отступы и не «поджимать» узел к кромке ради удобства монтажа.
- Слабая фиксация в опалубке. Итог: пластина смещается при вибрации и бетонировании. Решение: жесткий кондуктор, контроль плоскости и отметки перед заливкой.
- Недостаточная анкеровка (мало стержней, малый диаметр, малая глубина). Итог: вырыв под нагрузкой. Решение: закладывать запас и ориентироваться на реальную работу узла.
- Плохая сварка анкеров к пластине. Итог: разрушение по шву. Решение: нормальная технология сварки, зачистка, контроль швов.
- Игнорирование парусности и моментов. Итог: узел «раскачивает» и разрушает бетон. Решение: наклонные анкера, усиление, корректная компоновка.
Заключение
Закладные детали — ключевые элементы узлов, где бетон должен надежно соединяться с металлом: для сварки, болтового монтажа, стяжки блоков, установки опор и крепления оборудования. Их эффективность определяется не «красотой пластины», а расчетной и технологической логикой: правильная анкеровка, корректное позиционирование, достаточные отступы от кромок, качественная сварка и устойчивость к реальным нагрузкам (включая ветер и динамику).
В капитальном строительстве параметры закладных задаются проектом и нормативной базой, а в частном — часто принимаются «по месту». И здесь работает здравое правило: лучше заложить запас по анкерамке и надежности установки, чем потом переделывать узел, лечить трещины и усиливать конструкцию постфактум. Если узел ответственный (ворота, навес, опоры, такелажные точки, узлы с высокой парусностью), разумнее заранее продумать конструкцию закладной, чем исправлять последствия после бетонирования.
